エフェクト・ループ付き8CHステレオ・ミキサー
MX822は、8入力のラックマウント・ミキサーで、エフェクトループ付きです。
スタジオやライブなど幅広い用途で使えます。全てのチャンネルでモノかステレオ信号を入力でき、
レベルとパンとエフェクト・センド・コントロールを備えています。

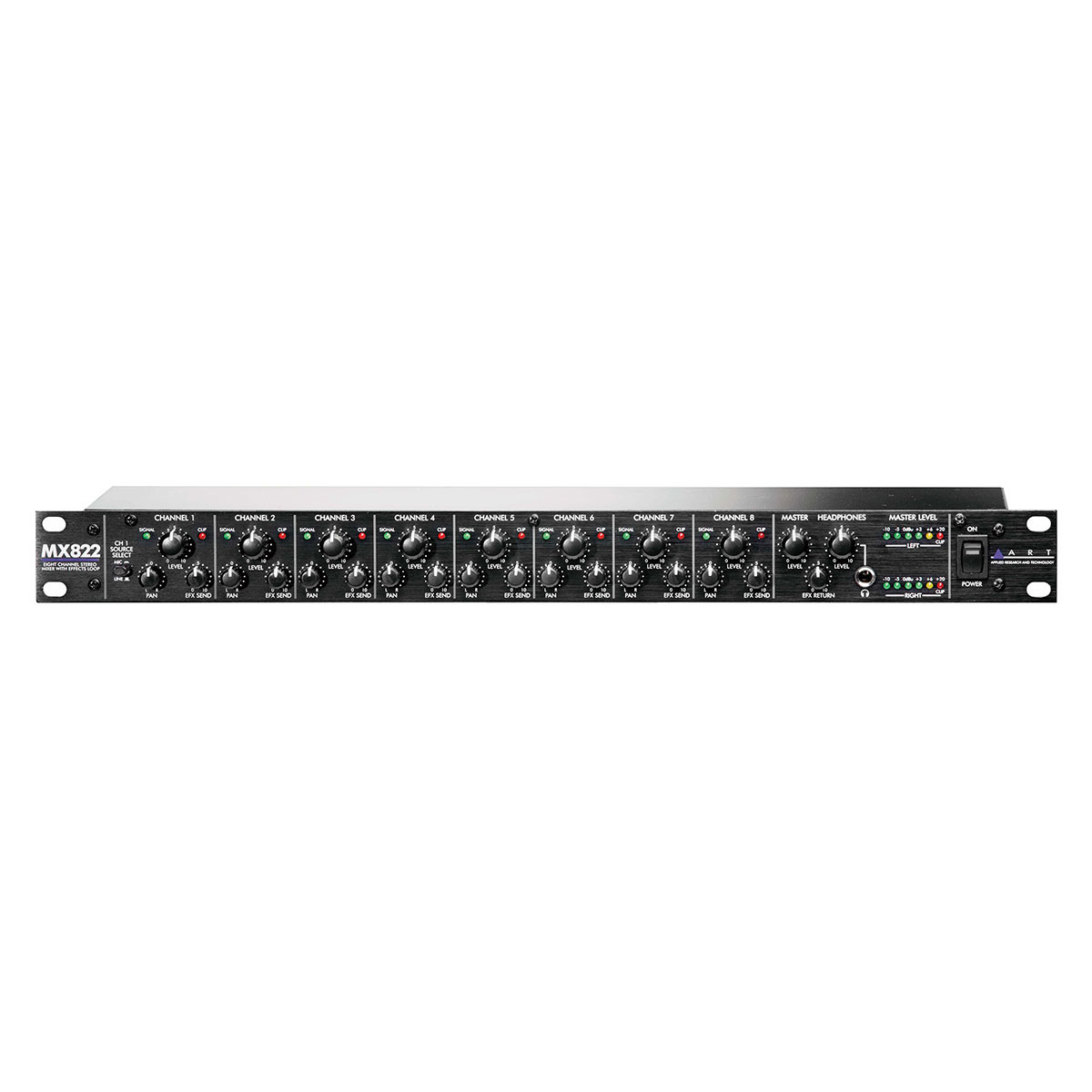

それぞれのチャンネルには信号とクリップを確認できるLEDがあり、メインの出力チャンネルにはクリップを含む6段階のLEDメーターがあります。チャンネル１にのみ、マイク／ライン切替スイッチがあります。
XLR端子はファントム電源のオン／オフができます。
複数台のMX822を1/4" TRSケーブルで繋げば入力を増やせます。
外部エフェクターを繫ぐと、それぞれのチャンネルのSENDコントロールでミックスできます。
フロント・パネルのヘッドホン端子とヘッドホン・レベル・コントロールを使えば、
メイン出力レベルとは関係なくサウンドをモニターできます。
本機はステージ、スタジオ、会議室、教会、レストラン、クラブ等、様々な場所で使えます。
バンドがライブで使う場合、複数の楽器を使うプレイヤーがサブミキサーとして使ったり、
小さな会場なら通常のミキサーの代わりに使うことも出来るでしょう。
特長
・独立したレベル、パン、エフェクト・センド・コントロールを備えた8ステレオ／モノ入力チャンネル
・LEFTに入力したモノ信号は左右両チャンネルに送られます。
・チャンネル1の入力ではバランスXLRと1/4" TSを切り替え可能
・マイク入力は+48Vファントム電源のオン／オフ可能
・それぞれのチャンネルに緑のシグナルLEDと赤のクリップLEDを装備
・マスター・チャンネルにクリップを含む6段階のLED出力メーターを装備
・左右平衡XLRメイン出力
・フロント・パネルに1/4" ステレオ（TRS）ヘッドホン端子と、独立したレベル・コントロールを装備
・一般的な1/4" TRSケーブルで複数台のMX822をリンク可能
・センド／リターン・コントロール付きエフェクト・ループを搭載
・1Uサイズ・スチール製
製品仕様

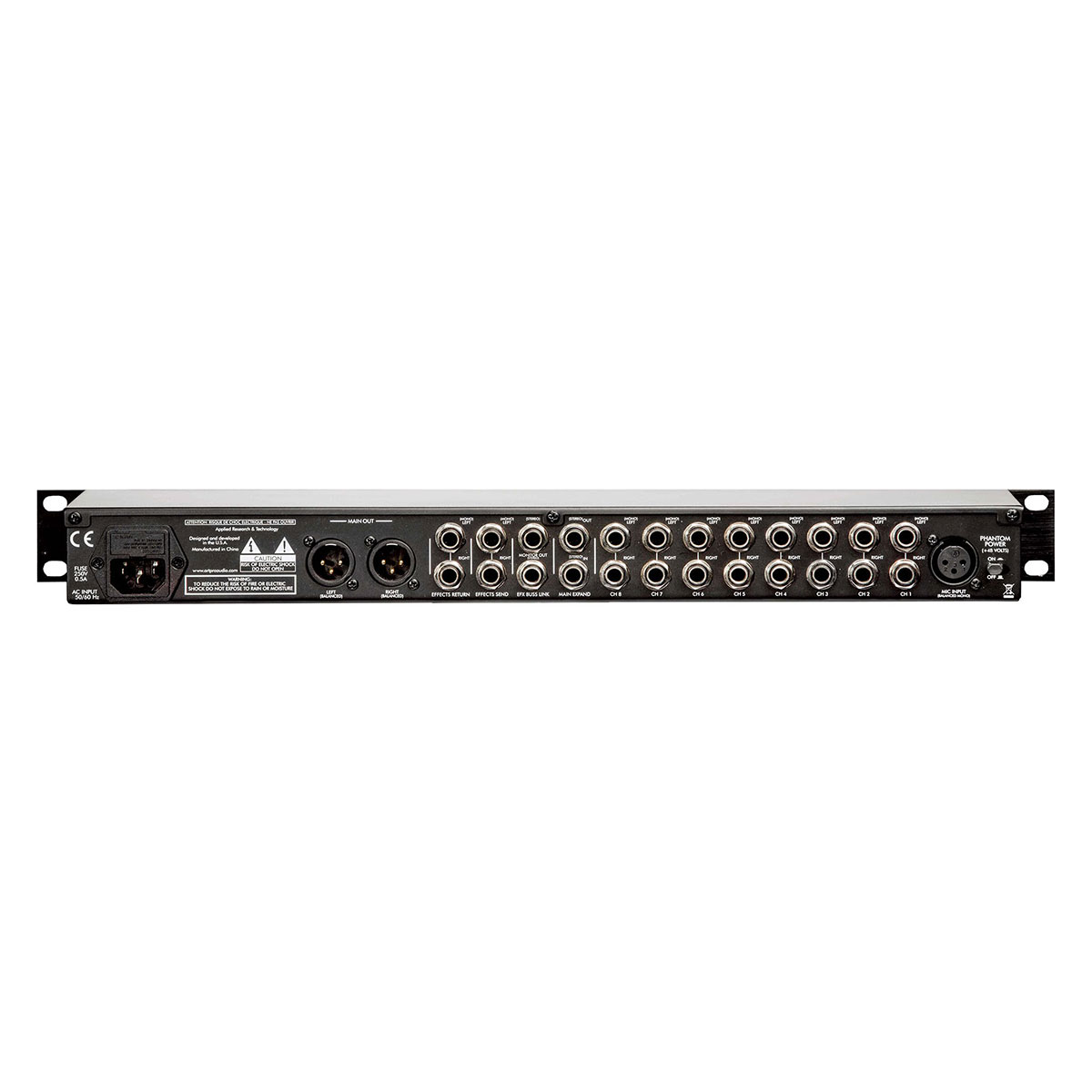

| 入力端子 | XLRメス平衡（MIC） 1/4" TS不平衡（CH 1〜8、EFFECTS RETURN） 1/4" TRSステレオ不平衡（EFX BUS IN、MAIN EXPAND IN） |
|---|---|
| 出力端子 | XLRオス平衡（Main） 1/4" TS不平衡（EFFECTS SEND） 1/4" TRSステレオ不平衡（MONITOR、MAIN EXPAND OUT、HEADPHONE） |
| 入力インピーダンス | 1k Ω（MIC）、5k Ω（CH 1〜8） |
| 出力インピーダンス | <1k Ω（MAIN、平衡）、<25 Ω（HEADPHONE） |
| 周波数特性 | 20 Hz〜20 kHz（+0, -1 dB）（CH 1〜8 IN、MAIN OUT） |
| THD | <0.01% @ 1 kHz |
| 位相 | 全ての接続は同相です |
| S/N比 | >90dB typical (Ref 0dBu) |
| EIN | -120dBu typical（XLR平衡、最大ゲイン）、 -100dBu typical (1/4") |
| 最大入力レベル | -19dBu（MIC）、+24dBu（CH 1〜8） |
| 最大出力レベル | +24dBu（MAIN）、+18dBu（MONITOR、EFFECTS SEND） |
| 最大ゲイン | +60dB（MIC）、+14dB (CH 1〜8) |
| ファントム電源 | 切替式、+48V DC、フィルタード、電流制限 |
| ケース | スチール |
| 電源 | 95〜125 VAC, 50/60 Hz、<15W |
| 寸法 | 44.5mm×483mm×152mm |
| 重量 | 2.95 kg |
| Note | 0 dBu = 0.775Vrms |
