K17 R2R Silver

FiiO K17 R2Rは、独自開発の24+5bitセグメント型R2R PRO DACを搭載したフラッグシップクラスのデスクトップ型USB DAC内蔵ヘッドホンアンプです。フルバランス差動構成の信号経路と、ディスクリートClass AB電流増幅アンプにより、32Ωバランス時に4000mWの大出力を実現。鳴らしにくい平面駆動型や高インピーダンスヘッドホンも余裕で駆動します。3基のフェムト秒クロックや64bit浮動小数点DSPによるPEQを搭載し、Roon Readyなどの豊富なネットワーク機能にも対応。USB DACやストリーミング、Bluetoothなど8つの動作モードを備え、デスクトップオーディオの中核として活躍します。トロイダルトランスを用いた35Wリニア電源や高品質パーツの採用、天然木を用いた洗練されたデザインなど、音質と所有欲を満たす一台です。

FIIO独自開発「24+5bitセグメント型R2R PRO DAC」を搭載

R2R抵抗ラダーによるD/A変換をFIIOが独自に磨き上げた「R2R PRO」を搭載しました。上位5bitを31本のサーモメーターコード方式抵抗でデコードする24+5bit構成により、一般的にR2R方式で課題となるゼロクロス付近で生じやすい抵抗誤差により発生する歪みを低減。R2R特有 of 濃密でアナログライクな質感と、ハイエンドDACに求められる測定性能を高い次元で両立しています。最大で768kHz/32bit、DSD256、MQAフルデコードをサポートし、信号経路は入力から出力までフルバランス差動で構成しており左右チャンネルを完全に独立して駆動します。

最大4,000mWの大出力ディスクリートClass AB電流増幅ヘッドホンアンプ

出力段にはON Semiconductor製MJE243／MJE253トランジスタペアによるディスクリート構成のClass AB電流増幅回路を採用。32Ω負荷時、バランス出力で4000mW＋4000mW、シングルエンド出力でも1850mW＋1850mWという大出力を確保しており、駆動の難しい平面駆動型ヘッドホンや高インピーダンス機も余裕をもって鳴らしきります。

3基の低位相ノイズ・フェムト秒クロックによる超低ジッター設計

ACCUSILICON製のフェムト秒クロック「AS318-L」を45.1584MHzと49.1520MHzの2基、さらにカスタム12MHzクロックを1基、合計3基搭載しました。44.1kHz系と48kHz系のそれぞれに専用クロックを割り当てることで高精度に制御しジッターを極限まで低減、正確な音像定位と静寂なバックグラウンドを実現します。

64bit浮動小数点DSPによる31バンドロスレスPEQ、AUTO EQにも対応

360MHz動作の64bit浮動小数点DSP「M21586Q」を搭載し、31バンドの高精度ロスレスPEQを実現しました。AUTO EQに対応しており、お使いのヘッドホンを選ぶだけで最適な周波数特性へ自動で補正します。細かな追い込みから、ワンタップでの最適化まで、思いのままにサウンドを調整いただけます。

※デジタル出力にはPEQ処理は適用されません。

ダイナミックレンジ処理技術「DEL（Dual Engine Limiter）」を搭載

リミッター技術「DEL（Dual Engine Limiter）」と独自アルゴリズムにより、PEQ上でダイナミックレンジ圧縮（DRC）／拡張（DRE）、リミッター、コンプレッサーの調整が可能です。PCM 44.1k〜96kHzの信号はサンプリングレート変換を伴わずに処理されるため、音源のダイナミクスを損なうことなく緻密な調整を行えます。

Roon Ready／AirPlay／Qplay／UPnP（DLNA）／NAS再生にも対応する本格ネットワーク機能

ギガビットイーサネット端子と2.4G/5Gデュアルバンド Wi-Fiを搭載。Roon Ready認証とAirPlay認証を取得しているほか、Qplayキャスティング、UPnP（DLNA）、NFS／SMBプロトコルによるNAS再生にも対応しており、単体で完結する高音質ネットワークストリーマーとしてご使用いただけます。

8つの動作モードと、デスクトップの中核を担う豊富な入出力

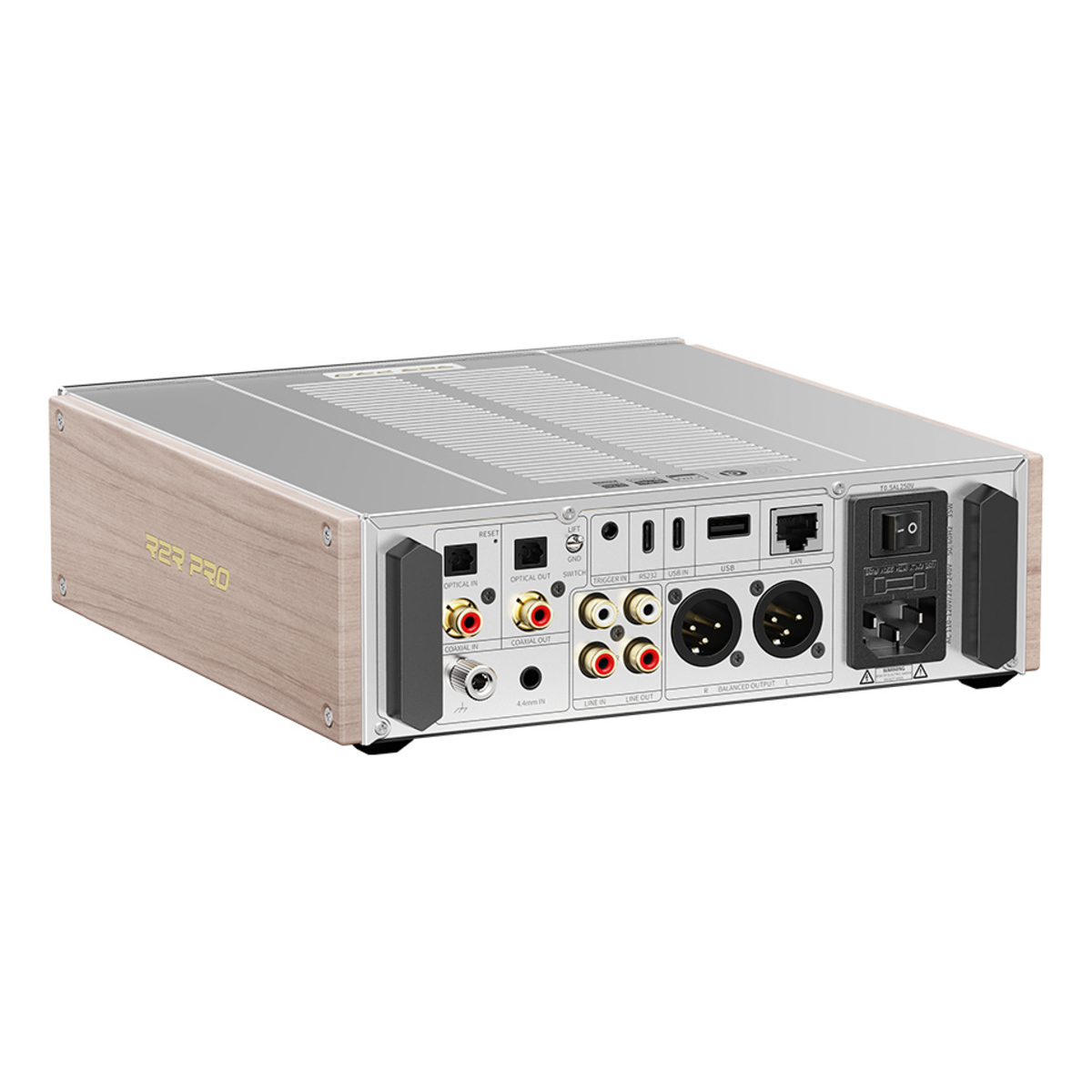

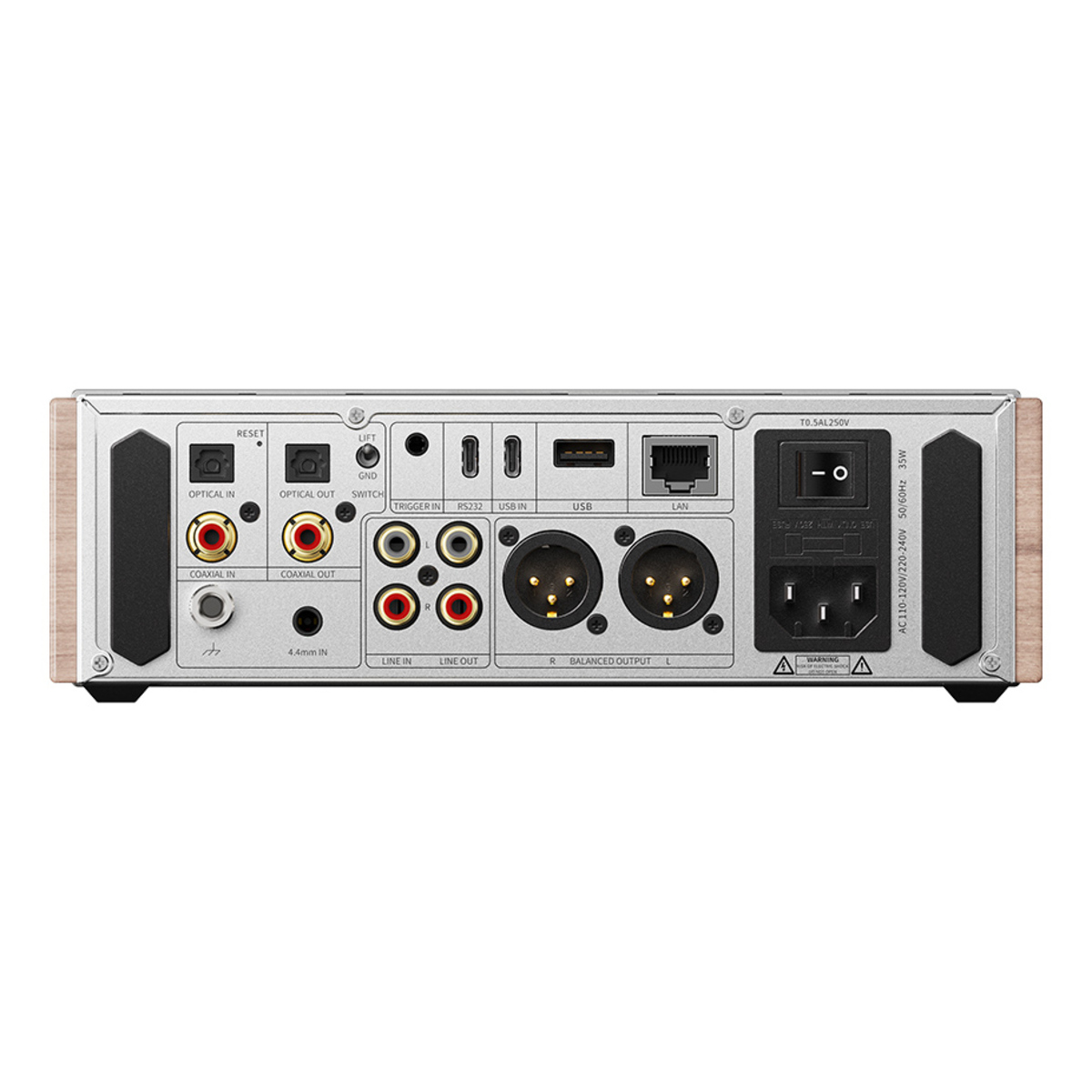

USB DAC／同軸デジタル入力／光デジタル入力／ライン入力／バランス入力／Bluetooth受信／ストリーミング再生／ローカル再生という8つの動作モードに対応します。ヘッドホン出力は6.35mmシングルエンド、4.4mmバランス、4ピンXLRバランスの3系統、ライン出力はRCA（2.5Vrms）とXLR3バランス（5Vrms）を装備しており、パワーアンプやアクティブスピーカーへの接続にも対応。フロントパネルのUSB端子は、DAPやスマホと接続し、USB-DACとして動作させ、リアのUSB-Aは、USBメモリー/HDDストレージ内の楽曲のダイレクト再生に対応しています。

Bluetooth 5.1、LDAC／aptX Adaptive対応の高音質ワイヤレス受信

Bluetooth 5.1に対応し、SBC／AAC／aptX／aptX LL／aptX HD／aptX Adaptive／LDACの各コーデックをサポートします。スマートホンやPCからのワイヤレス再生でも、R2R PRO DACとディスクリートアンプが生み出す上質なサウンドをお楽しみいただけます。

物理的に分離した基板構成

内部の電源部、デジタル部、アナログ部の各セクションをそれぞれ物理的に分離した基板上に配置することで、電源やデジタル回路のノイズが微小なアナログ信号へ回り込む経路を構造的に遮断し、信号処理の正確性と完全性を確保して、より純度が高くクリーンなオーディオ出力を実現します。

トロイダルトランス採用、35W低ノイズ・リニア電源

スイッチング電源を排し、トロイダルトランスを用いた35Wの低ノイズ・リニア電源を搭載しました。4700μFの大容量電解コンデンサ5基とRubycon製固体コンデンサ、さらにTI製超低ノイズLDOレギュレーターによる多段レギュレーションを組み合わせ、デジタル部・アナログ部それぞれへ極めてクリーンな電力を供給します。

クリーンな電力供給を実現する、独立給電＋多段構成のアナログ電源

デジタル回路とアナログ回路には独立した電源を供給し、両者間のクロストークと干渉を回避。アナログ部はさらに多段構成の電源で駆動し、D/A変換部やローパスフィルターなど多くの段に専用の電源制御回路を配置しました。二次側には低ノイズ・高PSRRのTI製LDOレギュレーターを備え、安定してクリーンな電力を供給し続けます。

ハイエンドグレードのオーディオパーツを惜しみなく投入

適材適所に厳選パーツを配置し、信号経路の細部まで音質を追求しました。

• Nichicon製オーディオ用コンデンサ×4
• ELNA SILMIC II×4／ELNA RA3×6
• WIMA製オーディオ用フィルムコンデンサ×4
• NEUTRIK製金メッキコネクター・銀メッキ無酸素銅（OFC）内部配線×4組・TI製低ノイズオペアンプ

3.93インチLCDタッチディスプレイと5つのノブによる、直感的な操作性と専用アプリ「FiiO Control」でワイヤレスコントロール

3.93インチの横長LCDタッチディスプレイを搭載し、再生情報やVUメーターなどを美しく表示します。電源、アナログ出力レベル、ゲイン、ボリューム、メニューという5つのノブに加え、付属のアルミ合金製赤外線リモコンにより、デスクトップでもリスニングポジションからでも快適に操作いただけます。

さらに、専用アプリ「FiiO Control」を使えば、お手持ちのスマートフォンからリモート操作が可能です。ローカル楽曲の再生、ネットワーク再生、動作モードの切り替え、パラメトリックイコライザー（PEQ）の調整、各種設定の変更まで、手元で自在にコントロールできます。

FiiO Controlのウェブ版にアクセスするだけで、PC上で多彩な操作や設定を手軽かつ効率的に行えます。

天然木サイドパネルが生み出す、上質なデスクトップの佇まい

アルミ合金製シャーシの両サイドに天然木パネルを配しました。シルバーモデルにはアッシュ材、ブラックモデルにはブラックウォールナット材を組み合わせ、精密機器としての存在感と、木がもたらす温もりが共存する外観に仕上げています。

5系統の保護回路を搭載し、大出力でも安心

ヘッドホンアンプ温度保護、トランス温度保護、出力DC保護、過負荷保護、電源入力過電流保護という5系統の保護回路を搭載しました。大出力アンプでありながら、接続機器とヘッドホンを守りながら安心してお使いいただけます。

R2R PRO D/Aコンバーターとは？

R2R D/Aコンバーターは、デジタル音声データであるPCM(Pulse Code Modulation)信号に最も忠実な変換形式です。音楽信号をサンプリング時間ごとに切り取りその大きさを記録したものがPCMですが、R-2Rラダー(はしご)と言う抵抗アレイの各段から電流を取り出すことにより、PCM信号の表す音の大きさを直接電流に変換し、アナログ音声を取り出すことが出来ます。

FIIOの「R2R D/Aコンバーター」は、R2R D/A変換回路を高精度ディスクリート抵抗と高速スイッチングICの組み合わせで実現したものです。その音はPCMの各サンプリングデータを抵抗ラダー回路で変換することにより、芯のしっかりしたソリッドで力強いものとなります。

さらにFIIO R2R D/Aコンバーターには別の特徴も有ります。もう一つの音楽信号フォーマットであるDSD(Direct Stream Digital)にも対応し、DSD信号の基本的なD/A変換方式となるFIR LPF処理をR2R回路によって実現します。そのためDSD信号もPCM変換といった信号処理を行わずダイレクトにアナログ音声へ変換することが可能で、DSD特有のナチュラルな雰囲気のまま再生することが可能です。

また本機が搭載する「R2R PRO」は、この回路をセグメント方式へと発展させたFIIO独自のD/A変換回路です。上位5bitを31本のサーモメーターコード方式抵抗でデコードする24+5bit構成とすることで、従来のR2R方式で課題となる抵抗誤差の累積を抑え、更なる歪みを低減。さらに高精度抵抗:192→316個、ロジックIC:2倍以上、FPGAリソース:4倍へと増した物量投下効果により上位5bitのセグメント制御を精緻にし、歪率・ダイナミックレンジ・S/N比の向上を実現しています。

一方、現在主流のΔΣ型 D/AコンバーターはPCMデータの前後差分を取り出し次のデータに加える処理を繰り返す事により、PCMデータの大きさを複数のサンプリングに分散させトータルでD/A変換の精度を得る方式です。高速に処理させることにより分解能が向上する特徴が有りますが、反面PCM信号が各サンプリング時間から前後に滲む事になります。

その奏でる音にはD/AコンバーターIC各社の特徴が有りますが、D/A変換方式のベースは各社共通なため繊細で整っているといった共通項が存在します。
