マルチchベースマネージメント対応の規準品質を備えたDSP 制御サブウーファー
KH 810 IIは、ノイマンの精度で低域を拡張する中規模の部屋に最適なサブウーファーです。最大7.1.4のステレオ、サラウンド、イマーシブシステム用の柔軟で独自のBass Managerを搭載しています。アナログおよびデジタル出力により、最大11台のスタジオモニターに柔軟な接続性を提供します。
次世代サブウーファー
KH 810 IIは従来モデルよりも音響性能が向上され、新機能が追加されています。Extremely Linear Force Factor（ELFF™）テクノロジーとインテリジェントな保護リミッターを備え、新しいロングスロー10インチウーファーを搭載したKH 810 IIは、最大 SPLでも非常に低い歪みを保証します。
KH 810 IIは低周波数再生を16 Hzまで拡張し、 KH 750 DSP の約 2 倍の出力を提供します。KH 810 IIはKH 150やKH 310 などの中型スピーカーを完璧に補完します。
KH 810 IIは、 DSP 制御による優れた音響性能とMA 1 Automatic Monitor Alignment（別売）によるシームレスな統合を実現します。KH 120 A（販売完了品）、KH 310、KH 420 などのアナログ のノイマンのスタジオモニターと組み合わせると、 MA 1 を経由して最大 7.1.4 のステレオ、サラウンド、イマーシブシステム全体を調整するのに十分なDSPパワーを提供し、周波数応答だけではなく位相も最適化します。もちろん、 KH 810 IIはノイマンのDSP 搭載スタジオモニターの補完にも完璧です。サラウンドおよびイマーシブシステムでは、アナログおよびDSPを装備したノイマンのスピーカーを組み合わせ、MA 1 with Multichannel Extension（別売）を使用してルーム補正できます。KH 810 IIは「単なる」サブウーファーではありません。既存システムのアップグレード、イマーシブオーディオ用の拡張に最適なツールです。
細部までこだわった精度
サブウーファーは通常床に設置されるため、頑丈なグリルがドライバーを偶発的な損傷から保護します。堅牢なキャビネットは、非常に効率的なバスレフ型システムを特徴とし、ポートノイズが聴き取れない最も厳密な低音再生のために慎重に設計およびチューニングされています。
ステレオ用に、2つのアナログXLRインプットおよびアウトプットがサブウーファーへ接続できます。KH 810 IIは、マルチチャンネル用に最大12チャンネルのアナログ入力と最大11チャンネルのアナログ出力に対応する2つの D-sub 25ピンコネクタを備えています。すべての入力と出力は電子バランス方式です。このサブウーファーは、オーディオネットワーク用に AES67対応のKH 810 II AES67もラインナップしています。
KH 810 IIは、トラッキング、ミキシング、マスタリングを行う音楽、フィルムスコアリング、放送、ポストプロダクションスタジオに最適です。KH 810 IIは新しいパワーアンプ設計により、優れたオーディオ性能と高いエネルギー効率を兼ね備えています。オートスタンバイ機能はMA 1アプリで解除することができます。
利点
- 16 Hzまでのモニタリングシステムの低域拡張
- システム全体の最大SPLを向上
- スピーカーの高調波歪みおよび相互変調歪みの低減
- MA 1 に対応しており、システム全体の完璧な調整とシームレスなサブウーファー統合が可能です。マルチチャンネル構成には、MA 1 Multichannel Extensionオプションをご用意しております。
- アナログ KHシリーズスピーカーにもMA 1 で対応可能。最大 7.1.4のマルチチャンネルシステム全体に対応する十分な DSP パワーを搭載。

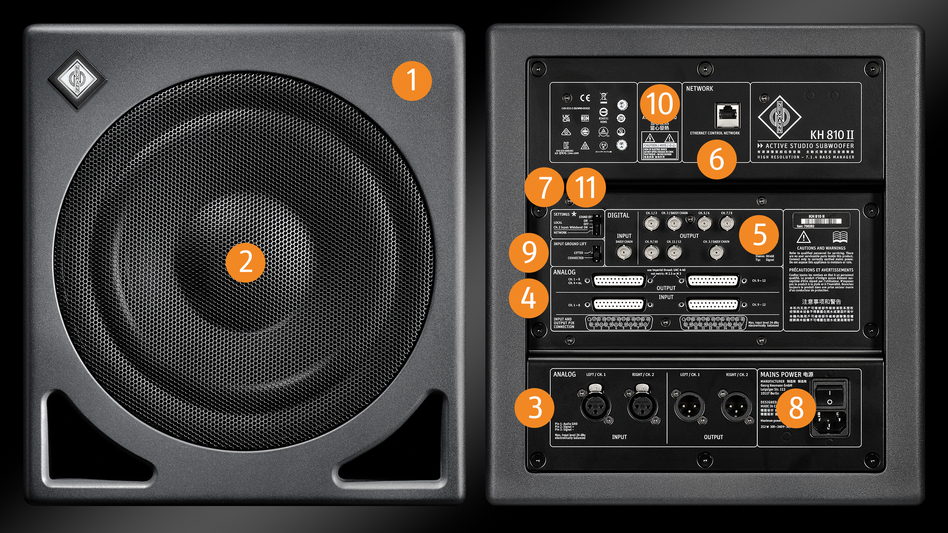

主な仕様と機能
（1）極めて高剛性の木製キャビネット
- 堅牢な塗装仕上げと音響的アイソレーションを実現する一体型ラバーフットを装備
- 優れた自己減衰特性により、キャビネットの共振を最小限に抑制
- キャビネット内部に定常波共振なし
- 群遅延が非常に低いため、極めてタイトな低音再生が可能
（2）Extremely Linear Force Factor™（ELFF™）技術を搭載した自社開発のロングスローバスドライバー
- 分割振動モードの適切な制動により、大音量時でも低歪みを実現
- Extremely Linear Force Factor™ により、大振幅動作でも優れた低歪性能を確保
- 空気ノイズを抑制し、ロッキングモードを最適化
- 機械的損傷から保護するグリル
（3）XLR電子バランスアナログ入力および出力（ステレオ）
- 業務用機器との標準的なインターフェースに対応
- サブウーファーアレイ用デイジーチェーン入力および出力
（4）マルチチャンネル用入出力
最大12チャンネルのアナログ入力と最大11チャンネルのアナログ出力に対応する電子バランスの2つのD-Sub 25ピンコネクタ。Tascam規格準拠のピン配列。
（5）デジタル出力（マルチチャンネル）
- 192kHz、24ビット変換
- 7x BNC：チャンネル 1-3、チャンネル 5-12、デイジーチェーンアウト
（6）ネットワークコネクタ
標準IPプロトコルと既存のネットワークインフラストラクチャを使用。アナログKHシリーズモニターを含むスピーカーシステムは、MA 1 - Automatic Monitor Alignment Softwareを介して制御できます。
（7）コントロール機能
MA 1ソフトウェアを使用し、デバイスまたはネットワーク経由で完全に独立した 2 つの動作モードとキャリブレーションを選択するためのトグルスイッチ。
（8）ユニバーサルスイッチング電源（100 … 240 V）
1つのモデルで世界各国の電源に対応し、質の低い電源環境にも強い設計です。
（9）グランドループに対処するためのグランドリフト
- 非常に高いCMRR能力を持つ入力により、電気的ノイズの多い環境で長いケーブルによって誘発されるノイズを低減
- 電気的干渉を避けるため、完全に対称的な内部信号フロー
（10）ヘッドルームが大きく、高度な保護回路を備えた低発熱アンプ
- 過渡応答の改善。信頼性と安全性の確保。
- ボイスコイルとパワーアンプを保護する独立したサーモリミッター。
- ソフトクリップおよびエクスカーションリミッターによるシステム信頼性の向上。
（11) スタンバイ機能
製品を使用していないときの消費電力を削減します。
製品仕様
| 音響性能 | 自由空間周波数特性 ±6 dB: 16 ... 750 Hz 自由空間周波数特性 ±3 dB: 18 ... 310 Hz 周波数特性リップル（範囲、偏差）: 20 ... 295 Hz, ±1.5 dB 10 cm距離での自己発生ノイズ: ＜ 20 dB(A) SPL（入力ゲイン100 dB SPL、0 dBu設定時） 10 cm距離での最小自己発生ノイズ: ＜ 20 dB(A) SPL（自己発生ノイズ / 入力ゲイン設定 / 出力ゲイン設定） サイン波出力（THD ＜ 0.5 %、1 m、半空間）: 95 dB SPL (42 - 200 Hz) 低域能力: 最大SPL（半空間、3% THD、1 m、50 Hz〜100 Hz平均） 109 dB サブウーファー最大SPL: 床置き 109 dB、壁際 112 dB、コーナー設置 115 dB Dolby DARDT 最大SPL（ベースマネジメント時）: 117 dB SPL 音響原理: バスレフ型、前面ポート |
|---|---|
| アナログ入出力 | アナログ入力: 2 x XLR（電子バランス）、1 x SUB-D 25（8 x 電子バランス）、1 x SUB-D 25（4 x 電子バランス） アナログ入力インピーダンス: > 12k Ω 最大入力レベル: 24 dBu (CH 1...3, 12)、21 dBu (CH 5...11) 同相信号除去比 (CMRR)、XLR / Sub-D: > 56 dB @ 15 kHz クロストーク (1 kHz)、レベルマッチング、XLR / Sub-D: -90 dB、±0.1 dB リモートボリュームコントロール: MA 1 ソフトウェア経由 ボリュームコントロール範囲、分解能: 0 … -∞ dB、0.1 dB アナログダイナミックレンジ、THD+N (A-D-A)、XLR / Sub-D: 120 dB(A) (CH 1...3, 12)、116 dB(A) (CH 5...11)、＜ 0.003% (-90 dB) 信号ルーティングモード: アナログ アナログ出力: 2 x XLR（電子バランス）、1 x SUB-D 25（7 x 電子バランス）、1 x SUB-D 25（4 x 電子バランス） |
| デジタル入出力 | デジタル入力: 1 x BNC（デイジーチェーン入力） デジタル出力: 7 x BNC（11 x モニター出力）、1 x デイジーチェーン出力 デジタルコンバーター（分解能、設計）: 24 Bit デジタルコンバーター（サンプリングレート）: 32 kHz .. 200 kHz デジタル内部サンプリングレート: 48 kHz 出力サンプリングレート: 48 kHz ダイナミックレンジ A-D: CH 1, 2, 3, 12 = 124 dBA、CH 5 ... 11 = 121 dBA ダイナミックレンジ A-D-A (コンバーター): CH 1, 2, 3, 12 = 121.5 dBA、CH 5 ... 11 = 116.2 dBA ダイナミックレンジ D-A: CH 1, 2, 3, 12 = 125 dBA、CH 5 ... 11 = 118 dBA デジタル感度: -18 dBFS = 100 dB SPL @ 1 m レイテンシ ADA / DA: 2 ms (A-D-A) ディレイ（ユーザー調整範囲）: 0 ... 115 ms ディレイ分解能（時間、距離）: 20.8 µs、0.71 mm ディレイ（最大フレーム、音声・映像同期/リップシンク）: 2 (40 ms) フレーム、2.75 (33 ms) フレーム ディレイ（最大飛行時間距離）: 115 ms（ファームウェアベース） |
| アンプおよび電源 | ウーファーアンプ出力（リミッター作動時THD+N: 0.1%）: 180 W メイン電源（入力電圧、周波数）: スイッチング電源(SMPS) 100-240 V、50/60 Hz 消費電力 (230 V / 100 V)（スタンバイ）: ＜= 300 mW 消費電力 (100 V)（アイドル時）: 35 W 消費電力 (100 V)（最大出力）: 252 W スタンバイ: 自動、20分（デフォルト） アンプスタンバイ: 無効化可能（ソフトウェアでユーザー設定） |
| メカニクス | キャビネット材質: 木製キャビネット、アルミニウム製電子パネル キャビネット表面仕上げ、カラー（前面/背面）: 塗装、メタリックアントラサイト (RAL 7021) / ブラック (RAL 9005) 動作条件: +10° C ... +40° C、湿度 < 75%（結露なきこと） ウーファー: 265 mm (10インチ)、保護用ブラックメタルグリル付き 製品寸法（高さ x 幅 x 奥行）: 368 x 330 x 645 mm 外部純容積: 78 リットル 製品重量: 25.5 kg 同梱内容: 1 x KH 810 II、電源ケーブル、クイックスタートガイド、取扱説明書 音響軸: 水平 165 mm、垂直（底面から） 183.5 mm |
