アナログ入力 2ch VUモニタ（2Uハーフサイズ）

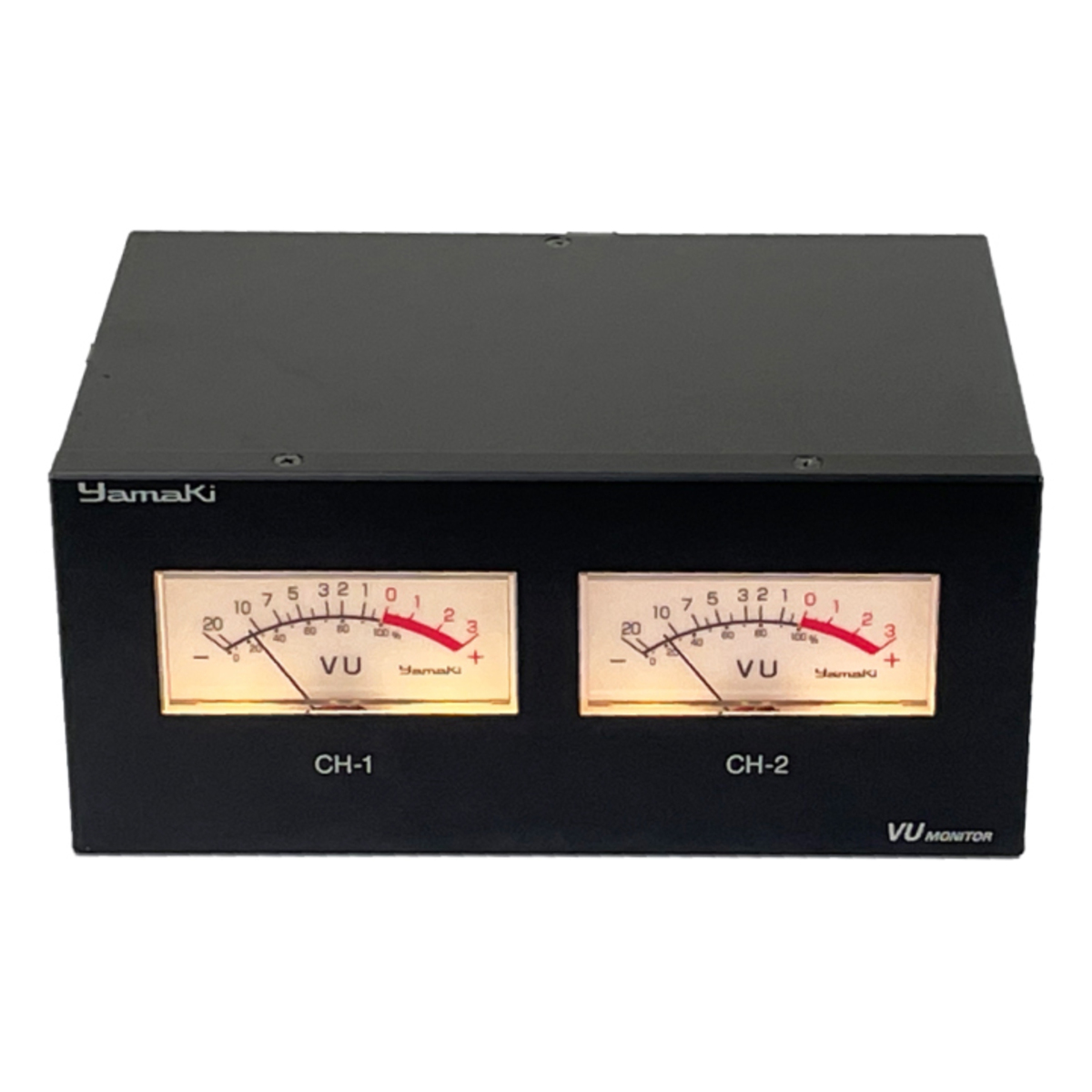

本機は、弊社製VUメータ ( CVU-80型 ) を2台搭載したアナログVUモニタです。
主な機能
2chVU表示
2台の弊社製CVU-80型メータを内蔵し、同時に2チャンネルのアナログ信号の表示が可能です。
REFスイッチ
REFスイッチ ( 0dB / +4dB / -20dB ) を切り替えることにより基準入力レベルの設定が可能です。基準入力レベルは CH1, CH2 一括設定です。
メータ照明
電源を投入すると、メータの照明が黄色点灯します。
終端抵抗内蔵
入力を600Ωで終端するための抵抗を内蔵しています。 TEAM スイッチでON ( 600Ω ) / OFF ( 約10kΩ ) の選択が可能です。 終端は CH1, CH2 個々に設定が可能です。
各部説明
前面
- VU メータ
VUメータ(CVU-80型)を2個実装しています。電源を投入するとメータの照明が黄色点灯します。
背面
- 入出力コネクタ
- TERM スイッチ
- VUメータADJ
- REFスイッチ
- FG接続ネジ
- AC電源ケーブル
アナログ信号の入出力を行います。
出力コネクタは入力に対してのループスルーとなっていますので、電源がOFFの状態でも信号が切断されることはありません。
矢印方向にスイッチをセットすることにより、入力を600Ωで終端します。
VUメータの表示レベルの調整を行います。約±3dBの範囲で調整できます。
基準入力レベルを 0dB / +4dB / -20dB の何れかに設定が可能です。
FG接続用のM3ネジです。
直出しタイプのACケーブルです。
製品仕様
| 入力数 | 2 チャンネル |
|---|---|
| 入力回路 | バランス入力 |
| 入力インピーダンス | TERM ON : 600Ω TERM OFF : 約 10kΩ |
| 基準入力レベル | 0dB, +4dB, -20dB ( REF スイッチで設定可能 ) |
| 入力コネクタ | 3Pキャノンコネクタ 2個(XLB-3-31 相当品) |
| 出力数 | 2チャンネル(入力のループスルー) |
| 出力コネクタ | 3Pキャノンコネクタ 2個(XLB-3-32 相当品) |
| 電源定格 | AC100V ±10% 50/60Hz |
| 消費電力 | 10VA 以下 |
| 電源コード | 直出しタイプ (ケーブル長 1.5m以上) |
| 許容動作温度 | 5 ～ 40℃ |
| 許容動作湿度 | 25 ～ 80%RH |
| 許容保存温度 | 0 ～ 60℃ |
| 許容保存湿度 | 25 ～ 90%RH |
| 重量 | 2.0Kg 以下 |
| 同梱品 | ラックマウント用アングル 2個, アングル取付ネジ 4個, ゴム足 4個 |
