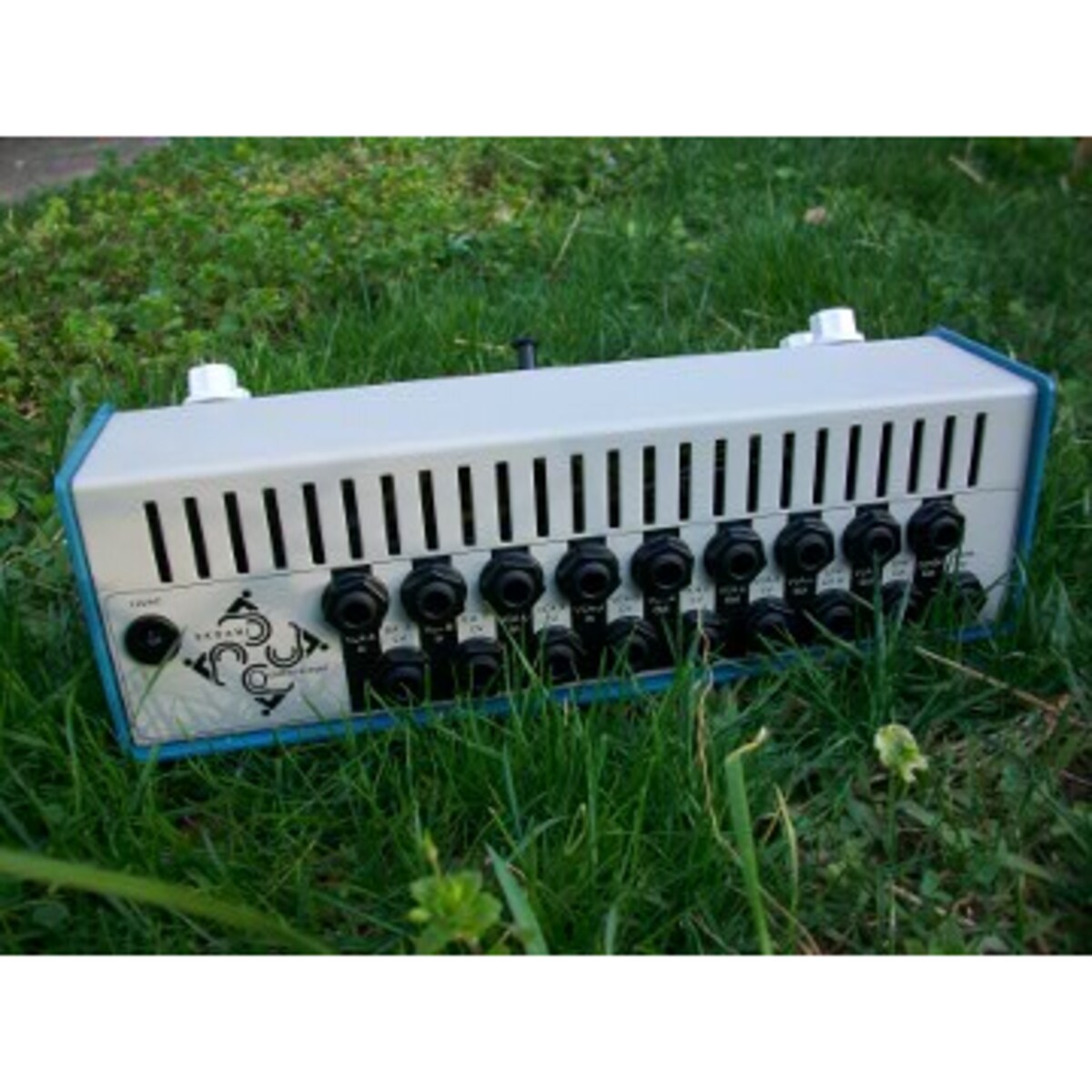

Ekdahl Quad Massager

Ekdahl Quad Massagerは、ジョイスティック操作による4チャンネルVCA、ミキサー、およびオーディオ・CV用のクアドラフォニック・パンナーです。電圧制御可能なクアドラチャー（直交位相）サインLFOと、計18系統の1/4インチ入出力を備えています。

本機は、信号を2次元平面上で「移動」させることで、クアドラフォニック（4点）パンニングの効果を生み出すことができます。実際には、ジョイスティックの位置が4つの出力の音量を決定します。中心位置ではすべての出力が最大音量となり、ジョイスティックが中心から離れるほど、移動方向とは反対側の出力の振幅が減少します。

各出力は独立したVCAによって制御され、それぞれのVCAには「1つの信号入力」「1つの信号出力」「1つのCV入力」が備わっています。CV入力ジャックにケーブルを接続すると、ジョイスティックやLFOルーティングへの接続が遮断され、そのVCAをスタンドアロンのVCAとして単独で使用できるようになります。また、X軸およびY軸用のCV入力を備えており、ジョイスティックの動きと同様の動作を外部CVから制御可能です。

さらに、サイン波とコサイン波の両方を出力できる電圧制御クアドラチャーLFOを内蔵しています。伝統的に、このLFOは音を円形や楕円形、あるいはX軸やY軸に沿って前後に移動させるために使用されます。LFOセクションには2つのCV出力（Sine / Cosine）と1つのCV入力（Speed）があります。X軸およびY軸のCV入力は+/-2.5Vの全範囲で動作し、各VCAの直接CV入力は0〜5Vに反応します。

接続と使用例

例1 - モノラル音源からのクアドラフォニック（4ch）パンニング設定

接続方法：

• VCA A In：パンニングさせたい任意の音源
• VCA A Out：左フロント・スピーカー
• VCA B Out：右フロント・スピーカー
• VCA C Out：左リア・スピーカー
• VCA D Out：右リア・スピーカー
• Combination Out（ミックス出力）：サブウーファー（任意）

使用方法：

• マニュアル・パンニング：「cosine to y」ノブと「sine to x」ノブを0に設定し、ジョイスティックを動かします。
• オート・パンニング：内蔵LFOによって自動でパンニングさせるには、例えば「cosine to y」ノブを25%、「sine to x」ノブを25%に設定し、「LFO Speed」ノブを25%に設定します。これにより、円形のパンニングが作成されます。2つのノブに異なる値を設定すると、楕円形のパンニングに変化します。どちらかのノブを0にすると、左右のみ、または前後のみのパンニングになります。

パッチングに関する注意：

「VCA A In」ジャックにオーディオケーブルを接続し、「VCA B In」「VCA C In」「VCA D In」ジャックを未接続のままにすると、「VCA A In」へのオーディオ信号が他の入力へ自動的に接続（ノーマライズ）されます。これは、1つの同じ音源から4本のケーブルで4つの入力に接続しているような状態です。仕組みは非常にシンプルで、「VCA A In」のオーディオは「VCA B In」へ、「VCA B In」は「VCA C In」へ、「VCA C In」は「VCA D In」へと送られます。したがって、もし2つの異なる音源を「VCA A In」と「VCA C In」に接続した場合、ルーティングは以下のようになります：

VCA A In -> VCA B In

VCA C In -> VCA D In

例2 - ステレオ音源からのクアドラフォニック（4ch）パンニング設定

• VCA A In：オーディオソース（左）
• VCA C In：オーディオソース（右）
• VCA A Out：左フロント
• VCA B Out：左リア
• VCA C Out：右フロント
• VCA D Out：右リア
• Combination Out：サブウーファー（任意）

例3 - 4つのオーディオソースを1つのモノラル出力へミックスする設定

• VCA A In：オーディオソース 1
• VCA B In：オーディオソース 2
• VCA C In：オーディオソース 3
• VCA D In：オーディオソース 4
• Combination Out：アンプ、ミキサー、ステレオシステムなどへ

例4 - 4chシステムでスピーカーごとに専用の音を割り当て、ジョイスティックをクアドラフォニック・ボリューム・コントロールとして使用する設定

• VCA A In：オーディオソース 1
• VCA B In：オーディオソース 2
• VCA C In：オーディオソース 3
• VCA D In：オーディオソース 4
• VCA A Out：スピーカー 1
• VCA B Out：スピーカー 2
• VCA C Out：スピーカー 3
• VCA D Out：スピーカー 4

例5 - 任意のVCAをスタンドアロン（単独）ユニットとして使用する設定

「VCA [X] CV In」ジャックにケーブルを差し込むと、そのVCAはジョイスティック動作から切り離され、単独のVCAとして機能します。

• VCA A In：オーディオソース
• VCA A Out：アンプ、ミキサーなどへ
• VCA A CV In：CVソース（ADSRエンベロープ、LFOなど）

例6 - 任意のVCAをリングモジュレーターとして使用する設定

※注意：この設定では、「キャリア・オーディオ」がモジュラーシンセサイザーのような非常に音量の大きい信号である必要があります。ラインレベルの信号を必要な音量まで上げるために、プリアンプを使用することもできます。これは「本物」のリングモジュレーションではありませんが、それに非常に近い素晴らしい効果が得られます。

• VCA A In：リングモジュレーションをかけたいオーディオソース
• VCA A CV In：変調をコントロールする「キャリア・オーディオ」のソース
• VCA A Out：アンプ、ミキサーなどへ
