XLR Matrix Dark Blue

本機は、8in 8outのXLRパッチベイです。

通常、パッチベイはフロントパネルに端子が出ており、そこからケーブルを抜き差しして配線を行います。

XLR Matrixは、それらの配線を内部のアナログリレーによって配線します。

制御信号はマイコンによって送られますが、シグナルパスはフルアナログです。

リレーによる接点抵抗は、コネクタにケーブルをフロントで挿して配線する方式に比べて極めて小さく、ほとんど無視できるレベルと言えます。

シンプルかつ直観的なUI

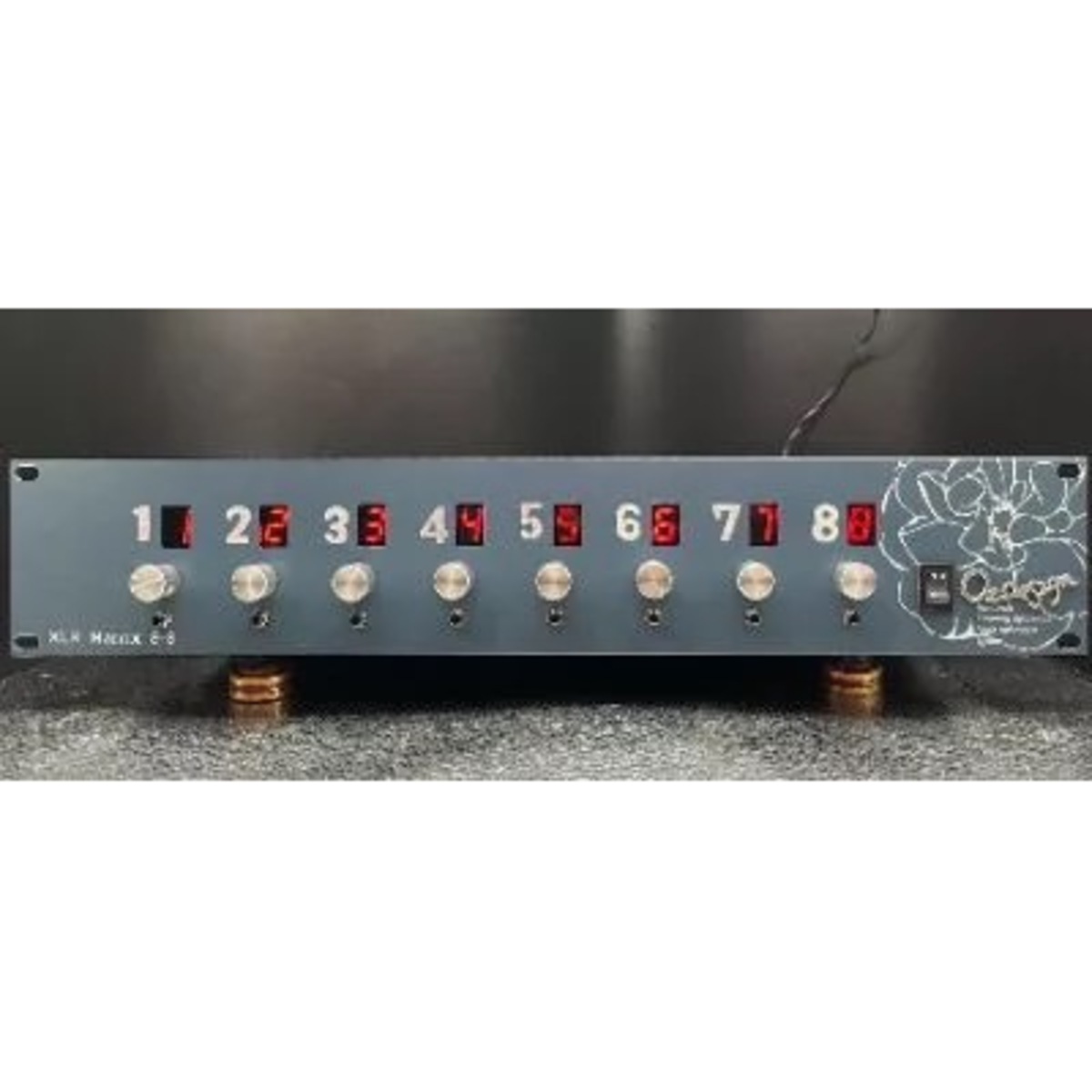

フロントパネルには出力先を表示する7segとセレクトするためのエンコーダー、そしてEnter用のボタンが各チャンネルに用意されており、印刷で表現された入力チャンネルをどの出力にアサインするかを選ぶのみ、という極めてシンプルなものです。

どなたでもすぐに使いこなせます。

機能紹介

機能については全く複雑ではありません。

・Factory Reset 1ch 2chのEnterボタン長押し

・設定保存 1ch 8chのEnterボタン長押し

・7seg LED全消灯 3chのEnter長押し。何かノブやボタンを触ればLED点灯

・重複アサインの防止

以上です。

紺色か黒のカラバリ

紺色か黒色の2種類をご用意しました。

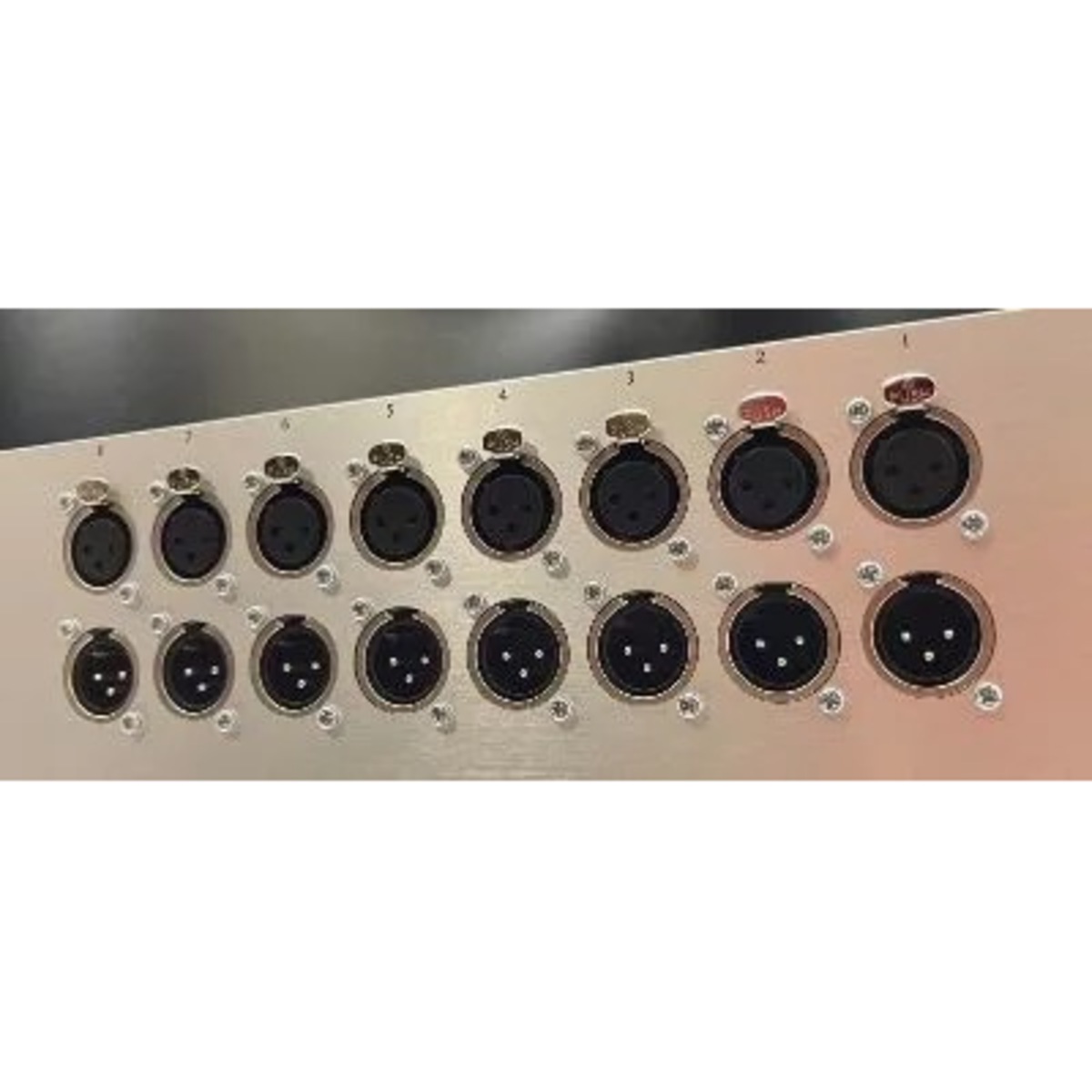

※背面は紺色の場合にはシルバーになります。

Webアプリリリース

XLR MatrixのWebアプリをリリースします。

実機の操作がブラウザアプリ上で行えます。

アプリ使用自体は無料です。

https://oz-design-products.com/xlr_matrix/

＜取扱説明書＞

https://oz-design-products.com/_src/1532/obj20250206091117894271.pdf?v=1739577063246

製品仕様
