ステレオ・バッキングトラック・スイッチャー

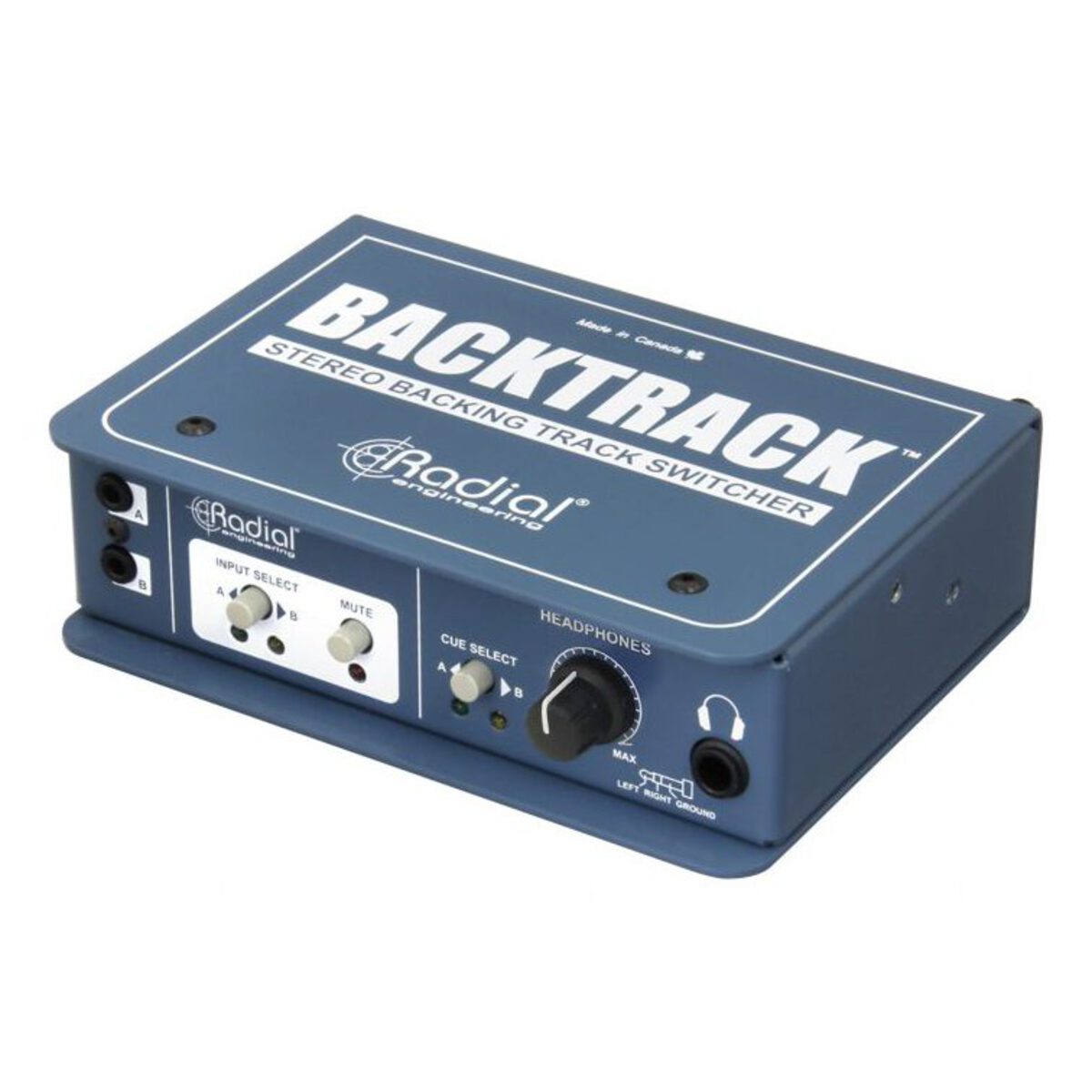

Radial Backtrackは、2つのステレオ入力に接続したオーディオソースの切り替えを瞬時に行うことができるステレオ・バッキングトラック・スイッチャーです。

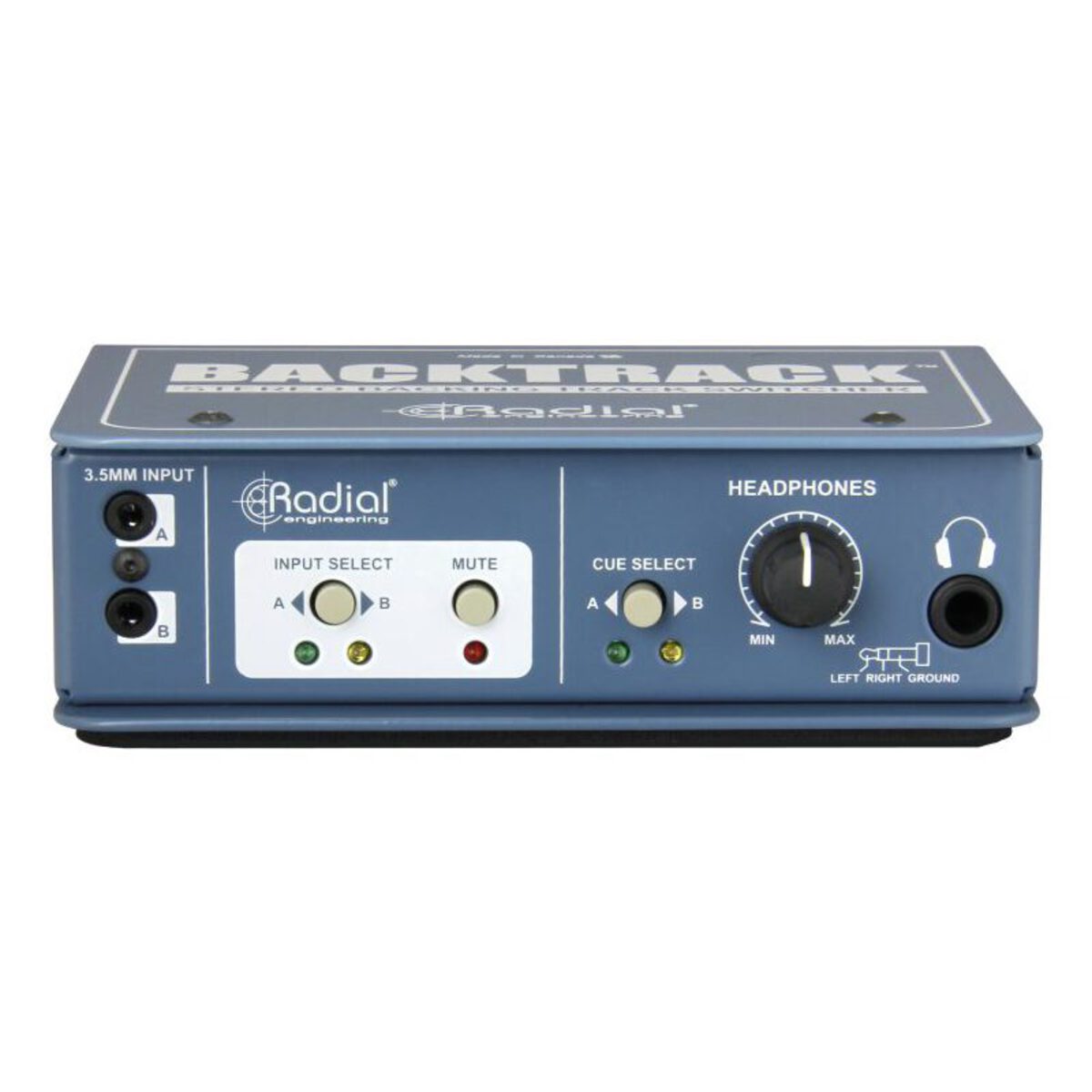

ライブで再生中のバッキングトラックに異常が起きた場合、もう一方の入力に接続しているバックアップユニットにシームレスに切り替えることができます。切り替えは、本体にあるスイッチもしくはオプションのフットスイッチJR-2を使用します。
主な特長
• 2つのステレオ入力に接続したオーディオソースの切り替え
• 1/4インチTRSフォーンもしくは3.5mmステレオミニの入力端子
• キューイングなどに活躍するソース切り替え可能なヘッドフォン出力
• トランスでアイソレートすることによりグランドループを起因とするハムおよびバズノイズを除去

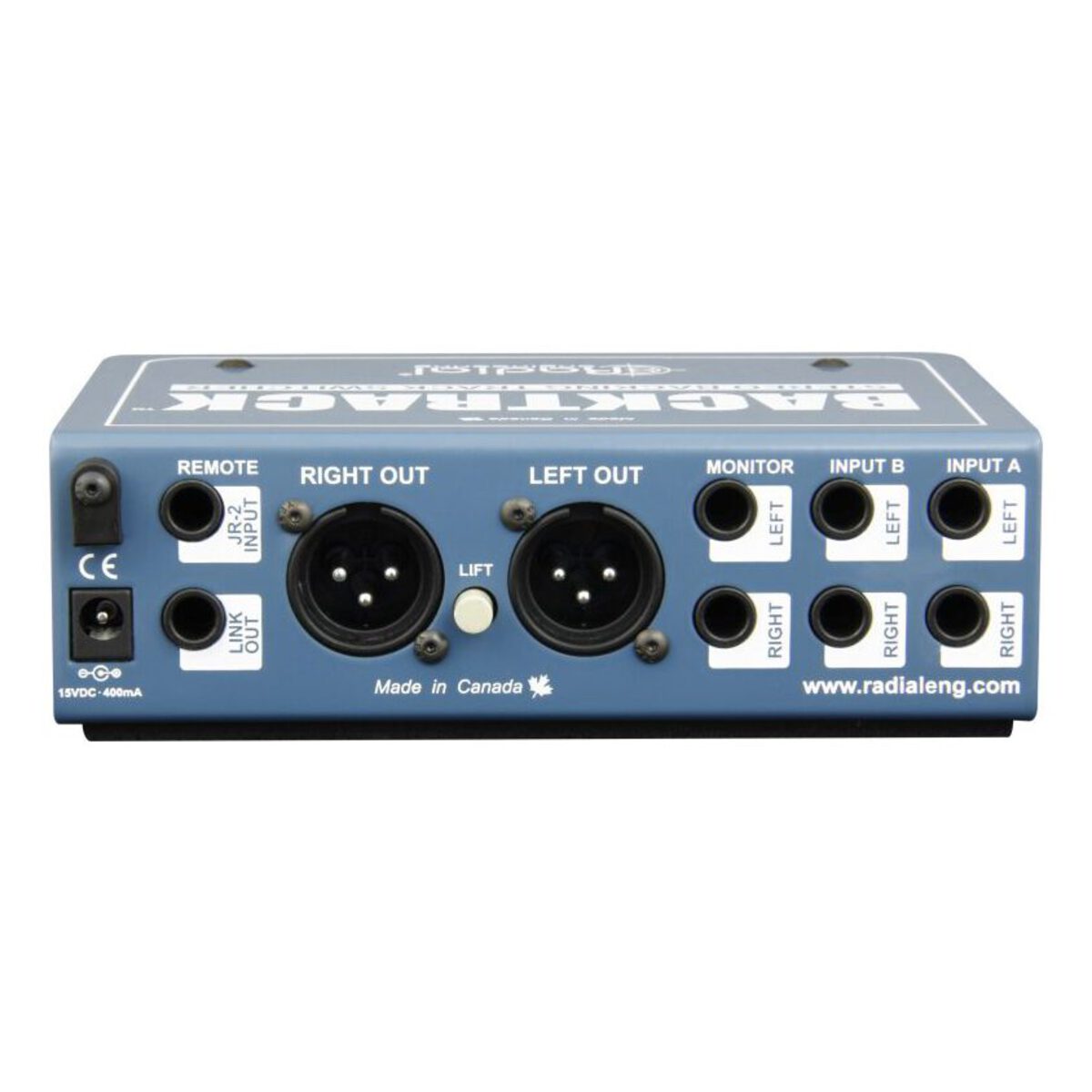

Backtrackとプレイバックデバイスの接続は、1/4インチTRSフォーンもしくは3.5mmステレオミニ端子で行います。PAシステムに接続するバランスXLR出力は、トランスでアイソレートすることによりグランドループを起因とするハムおよびバズノイズを除去します。パワードモニタースピーカーなどを接続するためのモニター出力も用意されています。
またソース切り替え可能なヘッドフォン出力は、PAシステムへ送られる信号には影響しませんので、キューイングなどに活用できます。

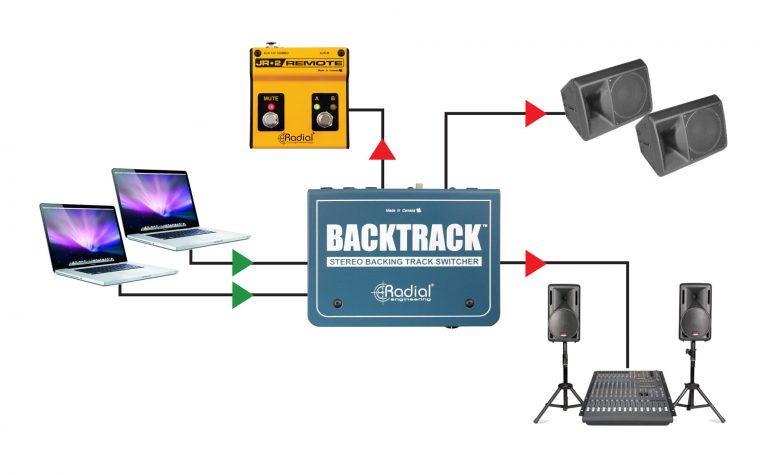

接続例

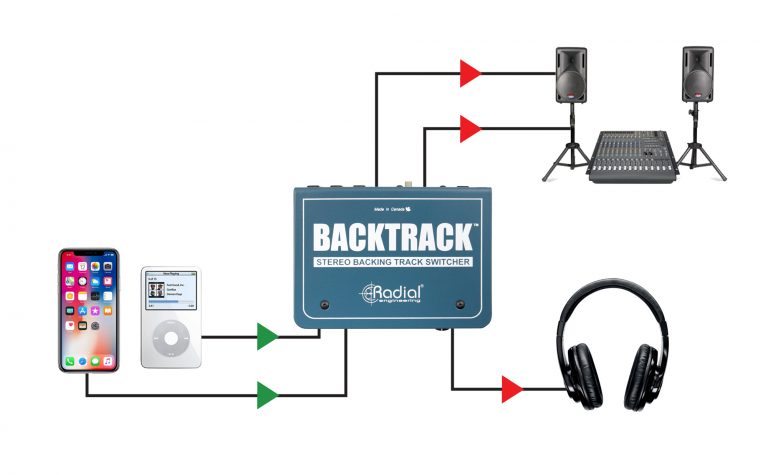

★トラックのキューイングのためにヘッドフォン出力を使用する
ヘッドフォン出力はPAへの出力に関係なく、いずれかの入力の音を聴くことができます。
★アンプモデリングシステムの切り替え
2基のステレオ・アンプモデリング・デバイスの出力（バランスもしくはアンバランス）をBacktrackに接続します。XLR出力からPAシステムへは、バランス信号で送られます。一方のアンプモデリングが不調な場合でも、JR2で即座に予備のデバイスに切り替えを行います。
製品仕様
| • Audio circuit type: Passive Audio Circuit with Active Headphone Amplifier • Number of channels: 2 • Frequency response: 20Hz - 20kHz (-0.5dB/+0.5dB) • Dynamic range: >+130dBu • Total harmonic distortion: 0.007% @ 0dBu, 1kHz • Intermodulation Distortion: 0.02% @ 0dBu, 1kHz • Common Mode Rejection Ratio: 34dBu @ 60Hz, 42dBu @ 3kHz • Noise: -105dBu • Maximum Input: >+25dBu • Ground lift, Headphone • Input Connectors: 1/4" TRS, 3.5mm, RCA • Output Connectors: XLR, 1/4" TRS • Extras: Headphone output • Construction: 14-gauge steel chassis • Size (L x W x D): 4.6" x 5.9" x 1.9" (11.7 x 15 x 4.8cm) • Weight: 2.2 lb (1kg) • Power: 15VDC 100mA |
