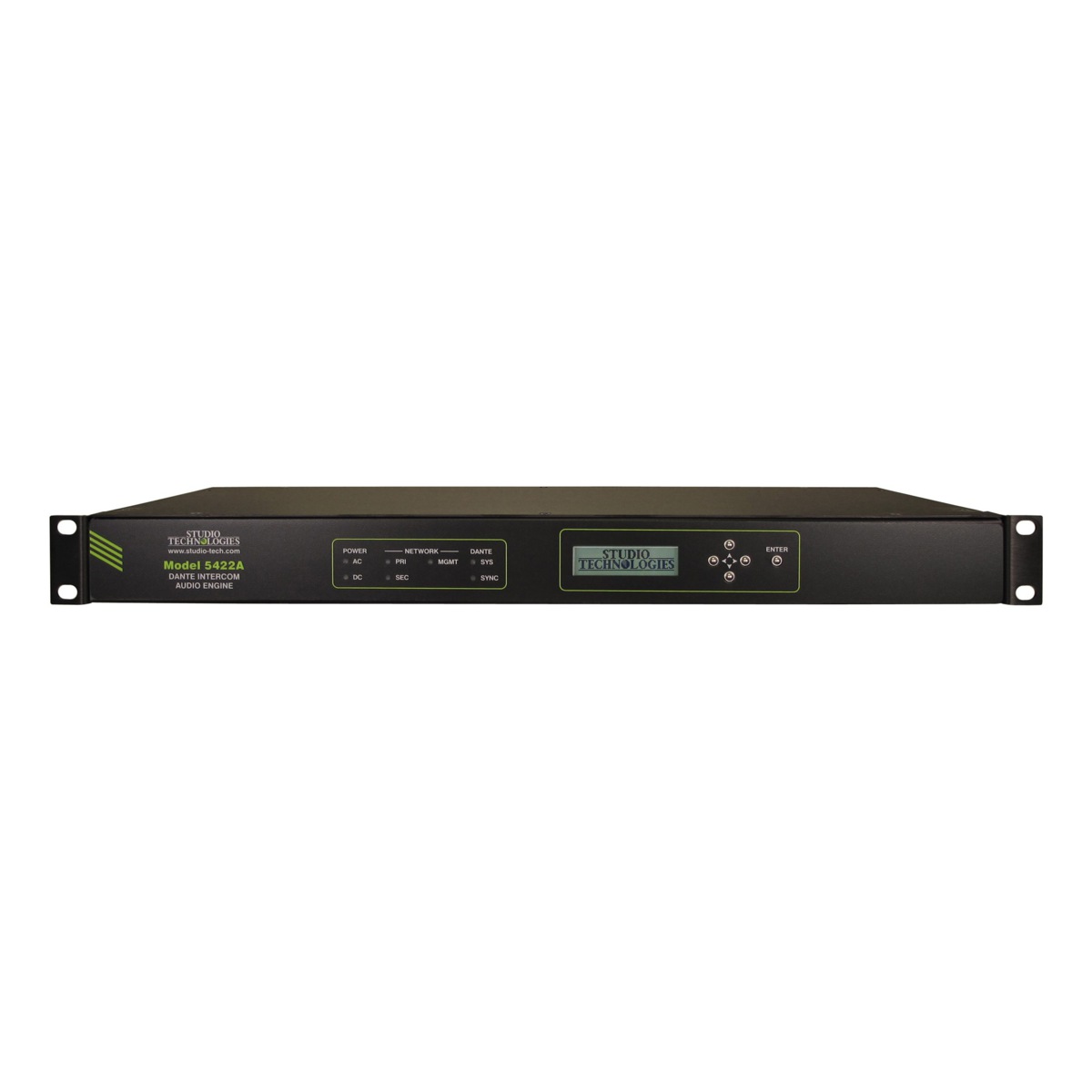

Danteインターカム オーディオエンジン32chx2モデル
Model 5422A Dante Intercom Audio Engineは、Dante対応製品と組み合わせてパーティーライン（PL）インカム回路を構築するための、高性能でコスト効率の高い、柔軟性の高い製品です。Dante対応製品としては、スタジオテクノロジーの1ch、2ch、4chのインカムベルトパックなどがあります。その他、一般的なオーディオや放送関連のミキシング、IFB（タレントキューイング）、インターフェイスなど、様々な用途で価値を発揮することでしょう。本機は、固定および移動式の放送施設、ポストプロダクションスタジオ、商業および教育用劇場環境、エンターテインメント用途での使用に適しています。
電源とEthernetネットワーク接続のみを必要とするModel 5422Aは、様々なDanteアプリケーションで強力なリソースを提供します。Model 5422Aは、32入力/出力チャンネルと64入力/出力チャンネルの2種類を用意しています。
特長
・Dante audio-over-Ethernet テクノロジー，AES67対応
・複数のバーチャル・パーティーラインを作成
・IFB機能（音声およびトーン割り込み，音声検出機能搭載）
・REMIアプリケーションに最適
・低レイテンシ，32-bit デジタル・オーディオ・プロセッシング
・2パージョンを用意: 32チャンネル（x1），32チャンネル（x2）
・デュアル・ギガビット・イーサネットによる切り替え，リダンダント，Danteオペレーションの分割
・Webベースの設定およびソフトウェア更新
・ACおよびDC12Vパワー
・軽量設計，1Uラックマウント
製品仕様
| Applications | ・Designed to create multiple party-line (PL) circuits in Dante audio-over-Ethernet environments. Also provides IFB (talent cueing) capability for Remote Integration (REMI) production environments. Digital summing (mixing) functions for general-purpose applications also available. Special Dante pass-thru mode allows flow-limited and non-AES67-compliant Dante devices to participate in more advanced applications. |
|---|---|
| Versions Available | ・Model 5422-01: one 32-channel Dante audio engine ・Model 5422-02: two 32-channel Dante audio engines (64 channels total) |
| Engine Configuration Options | ・Group Size: the following group sizes can be selected for each 32-channel audio engine: ・32 (one group) ・24, 8 (two groups) ・20, 8, 4 (three groups) ・16, 16 (two groups) ・16, 12, 4 (three groups) ・12, 12, 4, 4 (four groups) ・8, 8, 8, 8 (four groups) ・8, 8, 8, 4, 4 (five groups) ・8, 8, 4, 4, 4, 4 (six groups) ・4, 4, 4, 4, 4, 4, 4, 4 (eight groups) ・Group Mode: party-line, IFB, summing bus, and pass-thru, selectable by individual group ・Receiver (Input) and Transmitter (Output) Channel Level Adjustment: ±20 dB, selectable in 1-dB steps |
| Audio Performance | ・Internal Digital Audio Processing: 32-bit, fixed ・Input-to-Output Audio Processing Latency: <100 uSec ・Auto Mix: sophisticated FPGA-based algorithm provides enhanced audio intelligibility for party-line (PL) and summing bus modes |
| IFB (Talent Cueing) Support | ・Voice Detect Operation (VOX): ・Audio Bandpass: 185 to 1300 Hz, -3dBcB ・Level Threshold: -44 dBFS at 400 Hz ・Minimum On Time: 385 milliseconds ・Tone Detect Operation (TOX): ・Level Threshold: -23 dBFS at 16 kHz; -28 dBFS at 18 kHz; -30 dBFS at 20 kHz ・Minimum On Time: 80 milliseconds ・Interrupt Audio Low-Pass Filter: -6dB at 10 kHz; -28 dB at 16 kHz; -55 dB at 20 kHz ・Program Audio Attenuation: 0, -10, -15, -20 dB, full mute, configurable |
| Audio Switching Support | ・Tone Detect Operation (TOX): ・Level Threshold: -23 dBFS at 16 kHz; -28 dBFS at 18 kHz; -30 dBFS at 20 kHz ・Minimum On Time: 80 milliseconds |
| Network Audio Technology | ・Type: Dante audio-over-Ethernet ・AES67-2013 Support: selectable enabled/disabled ・Ethernet Interface Configuration: switched, redundant, or split ・Clock Source: Dante network or internal (can serve as clock master) ・Bit Depth: 24 ・Sample Rate: 48 kHz ・Number of Dante Receiver (Input) Channels: 32 (Model 5422A-01), 64 (Model 5422A-02) ・Number of Dante Transmitter (Output) Channels: 32 (Model 5422A-01), 64 (Model 5422A-02) ・Number of Dante Flows: 32 transmitter, 32 receiver ・Internal Digital Audio Processing: 32-bit, fixed ・Input-to-Output Audio Processing Latency: <100 uSec |
| Network Interfaces: 3, Primary, Secondary, and Management | ・Type: 1000BASE-T (Gigabit Ethernet ("GigE")) per IEEE 802.3ab (100 Mb/s also supported but not recommended for optimal performance) ・NIC Status LEDs: one link and one activity for each Ethernet interface |
| Software Updating | ・USB flash drive supports updating of application and FPGA firmware (embedded software); Dante interface updated via Ethernet interface |
| Front Panel Display | ・LCD with LED backlighting |
| Front Panel LEDs: 6, dual-color | ・Functions: provides indication of condition of incoming AC and DC power, status of Dante connections on Ethernet interfaces, and status of Dante connectivity |
| Power Sources | ・AC Mains: 100 to 240 V, 50/60 Hz, 5W maximum ・DC: 10 to 18 V, 0.5 A max |

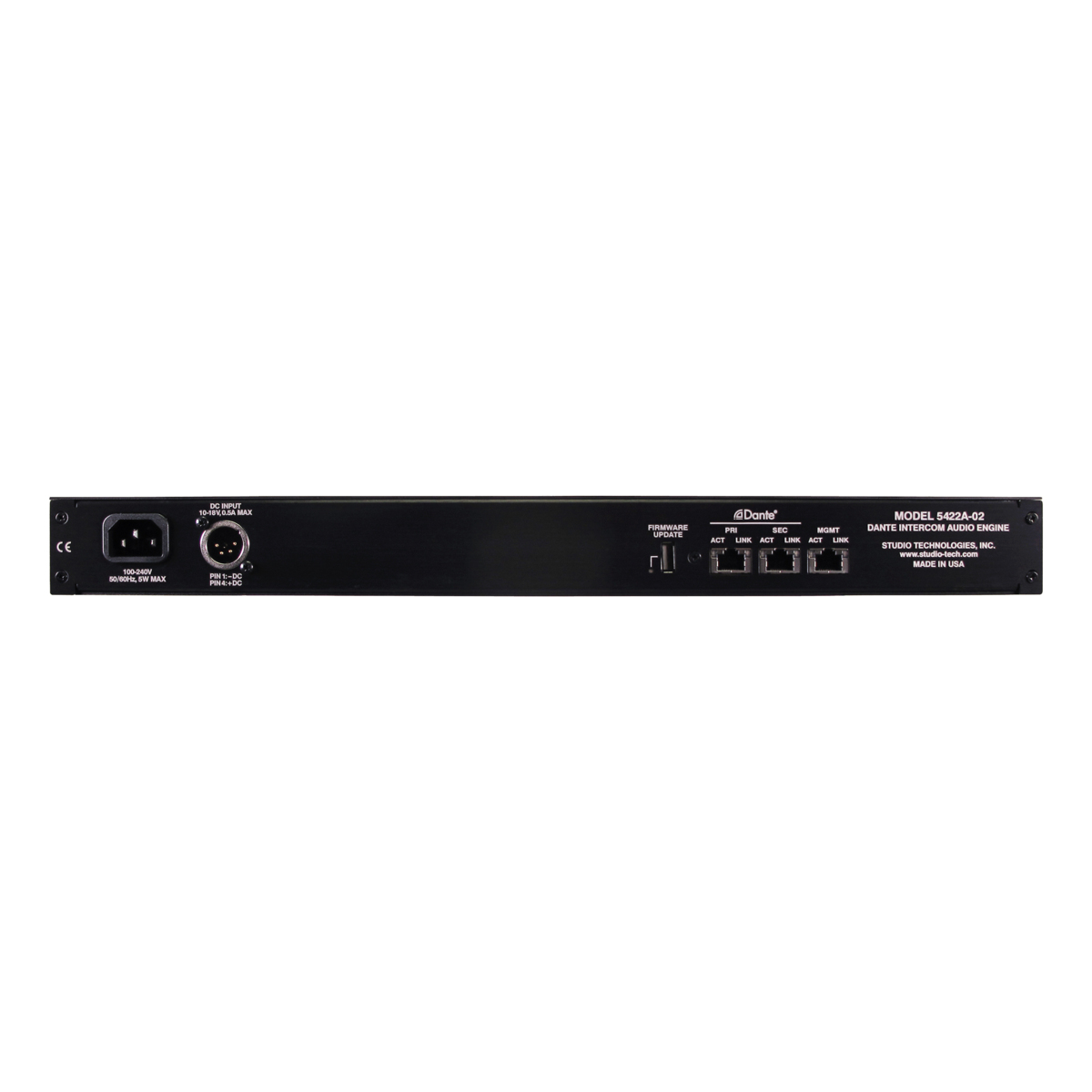

| Connectors | ・Ethernet: 3, RJ45 ・AC Mains Input: 3-blade, IEC 320 C14-compatible (mates with C13) ・DC Input: 4-pin male XLR (pin 1 negative, pin 4 positive) |
| Dimensions (Overall) | ・19.0 inches wide (48.3 cm) ・1.72 inches high (4.4 cm) ・7.9 inches deep (20.1 cm) |
| Mounting | ・one space (1U) in a standard 19-inch rack |
| Weight | ・2.8 pounds (1.3 kg) |
