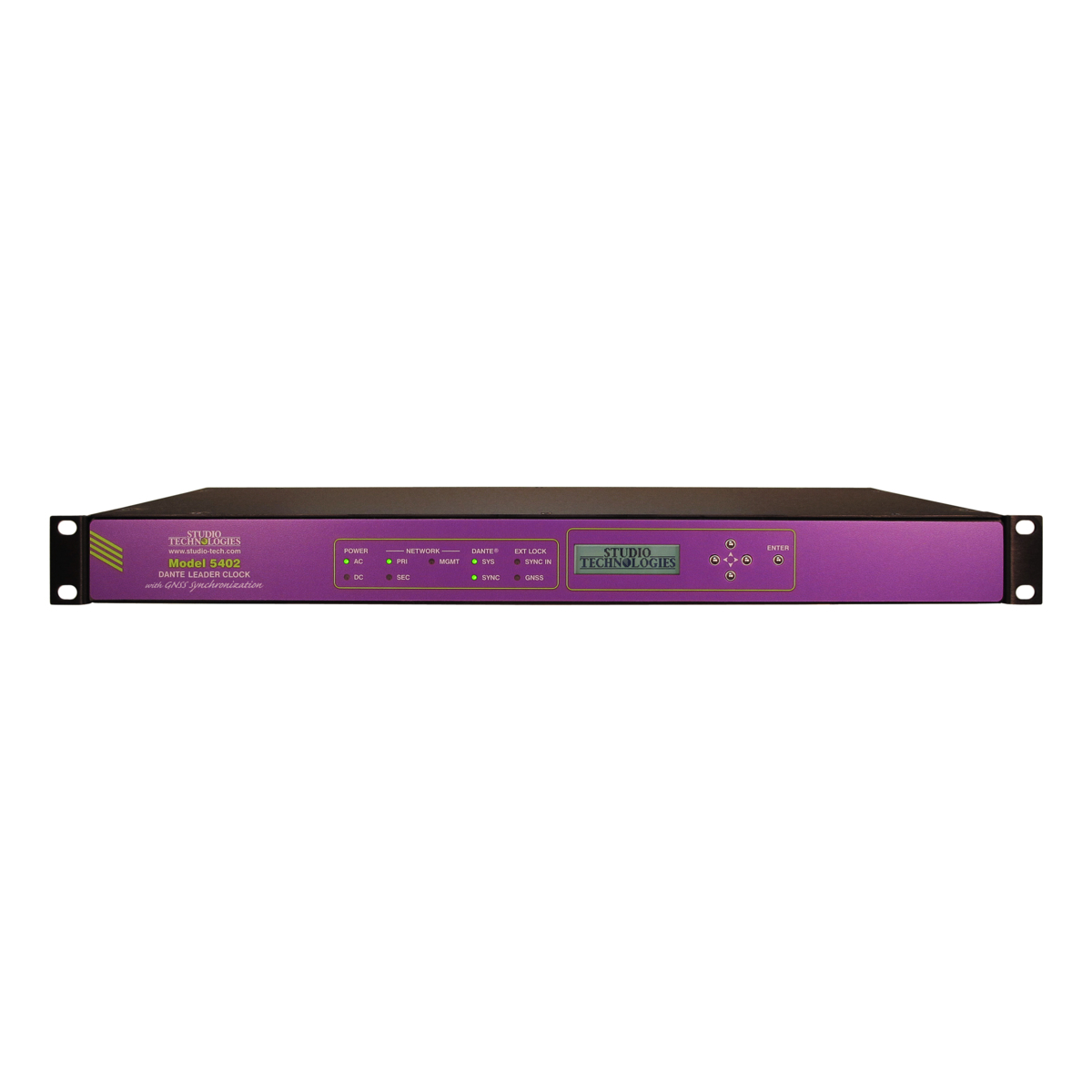

GNSS同期対応 Danteネットワーク用 マスタークロック
Model 5402 Dante Leader Clock with GNSS Synchronizationは、Dante audio-over-IP（AoIP）メディアネットワーキング技術を利用したアプリケーションに正確なタイミング信号を提供します。Danteの要件に対応した高性能なIEEE® 1588 PTPサーバを実装しており、最大数百台のDante対応機器のタイミングニーズを同時にサポートすることが可能です。
Model 5402は、Danteが要求するPTPv1（IEEE 1588-2002）に対応しています。さらに、AES67アプリケーションのためのPTPv2（IEEE 1588-2008）にも対応しています。GNSS（衛星）レシーバーを内蔵し、4つの主要なコンステレーションから正確なタイミングリファレンスを取得することが可能です。GPS、Galileo、BeiDou、GLONASSの4つの主要なコンステレーションから正確なタイミングリファレンスを取得することができます。
なお、Model 5402には、マルチバンドGNSSアンテナが付属しています。
特長
・Dante audio-over-EthernetおよびAES67アプリケーション用マスタークロック
・高性能 IEEE® 1588 PTP v1 および v2サーバーを実装
・GNSS(衛星)受信機によるナノ秒レベルのタイミング精度に対応
・GPS（米国）、Galileo（ヨーロッパ）、BeiDou（中国）、GLONASS（ロシア）に対応
・複数のサイト間でオーディオの同期を可能にします 選択可能なレートのワードクロック出力
・最大8つの正弦波オーディオトーンを生成
・3つのギガビットイーサネットインターフェイスは、独立した冗長Danteおよび管理ネットワークをサポートします
・Webページ管理とUSBフラッシュドライブソフトウェアの更新
・ACおよびDC12Vにて駆動
・軽量設計，1Uラックマウント
ご注意
※Antelope Audio社 10MX のAtomic Clock(10MHz,75Ω,1Vp-p)には対応しておりません。
製品仕様
| Applications | ・GNSS (satellite) time-referenced, high-performance Leader clock for Dante audio-over-IP applications. Also supports AES67-2018 applications. In addition, provides audio reference signals (tones) on Dante transmitter (output) channels for general-purpose use and a precision word clock synchronization output. |
|---|---|
| Precision Time Protocol (PTP) Support | ・IEEER 1588-2002 Version 1 (v1) for Dante; IEEE 1588-2008 Version 2 (v2) for AES67-2018 |
| Timing Reference | ・Source: GNSS receiver, external sync input, internal time base, or via an existing Dante network, selectable |
| GNSS Receiver Capability | ・Type: multi-band GNSS, optimized for timing applications ・Constellations Supported: GPS (USA), Galileo (Europe), BeiDou (China), GLONASS (Russia), selectable ・Augmentation Support: QZSS (Japan, applies only to GPS), selectable ・Number of Concurrent Constellations: 4 ・Time to First Fix: less than 40 seconds, typical ・Timing Accuracy: <5 ns (clear sky) ・Sensitivity: ・48 dBm (cold starts), ・66 dBm (tracking), typical ・Antenna Power Source: 5 Vdc, 100 mA maximum ・Antenna Requirement (for reception of four constellations): active, multi-band (L1, L2/E5b), terminated with SMA plug. (Antenna included with each Model 5402, see Included Accessories.) |
| Sync Input | ・Compatible Sources: word clock, bi-level video, tri-level video, 10 MHz ・Termination: 50Ω (10 MHz), 75Ω (word clock or video), or high Z (unterminated), selectable ・Word Clock Compatibility: square wave, 5 Vpp nominal unloaded, 44.1, 48, 88.2, or 96 kHz ・Video Signal Compatibility: bi- or tri-level, 1 Vpp nominal into 75Ω load ・10 MHz Signal Compatibility: sine-wave, 3 Vpp nominal into 50Ω load |
| Internal Time Base | ・Type: 24.576 MHz temperature-stabilized crystal oscillator ・Initial Accuracy: 1 ppm (parts-per-million) ・Long-Term Accuracy: 1 ppm (parts-per-million) per year ・Temperature Stability: ±280 ppb (parts-per-billion), 0-50 degrees C |
| Word Clock Output | ・Type: square wave ・Rate: 44.1, 48, 88.2, or 96 kHz, selectable ・Source Impedance: 75Ω ・Amplitude: 5 Vpp, unterminated; 2.5 Vpp terminated with 75Ω ・Jitter: 0.01 UI (using internal oscillation) |
| Network Audio Technology | ・Type: Dante audio-over-Ethernet ・AES67-2013 Support: yes ・Dante Domain Manager・(DDM) Support: yes ・Ethernet Interface Configuration: Switched, Redundant, Switched+Mgmt, or Redundant+Mgmt, selectable ・Clock Source: follows overall Model 5402 configuration ・Sample Rate: 44.1, 48, 88.2, or 96 kHz, selectable ・Bit Depth: 24 ・Number of Dante Transmitter (Output) Channels: 8 ・Number of Dante Flows: 32transmitter |
| Audio Reference Signals | ・Type: continuous sine-wave signals on Dante transmitter (output) channels ・Number of Channels: 8 ・Frequency: 1 Hz to 22 kHz, individually configurable in 1-Hz steps ・Amplitude: 0 to -99 dBFS, individually configurable in 1-dB steps ・Distortion (THD+N): <0.0001% (<-121 dB), measured at 1 kHz, -1 dBFS |
| Network Interfaces | ・Qty: 3; Dante Primary, Dante Secondary, and Management ・Type: 1000BASE-T Gigabit Ethernet (GigE) per IEEE 802.3ab (100 Mb/s also supported but not recommended for optimal performance; 10 Mb/s not supported) ・NIC Status LEDs: one link and one activity for each Ethernet interface |
| Front-Panel Display・LEDs | ・LCD with LED backlighting ・9, dual-color ・Functions: provides indication of condition of incoming AC and DC power, status of three Ethernet interfaces, status of Dante connectivity, status of GNSS receiver, and status of sync input |
| Software Updating | ・USB flash drive supports updating of Main MCU, Main FPGA, and Sync FPGA firmware (embedded software); Dante interface updated via Ethernet interface |
| Power Sources | ・AC Mains: 100 to 240 V, 50/60 Hz, 5W maximum ・DC: 10 to 18 V, 0.5 A max: 110 uA maximum with 12 volts DC and AC mains present, 190 uA maximum with 18 volts DC and AC mains present |

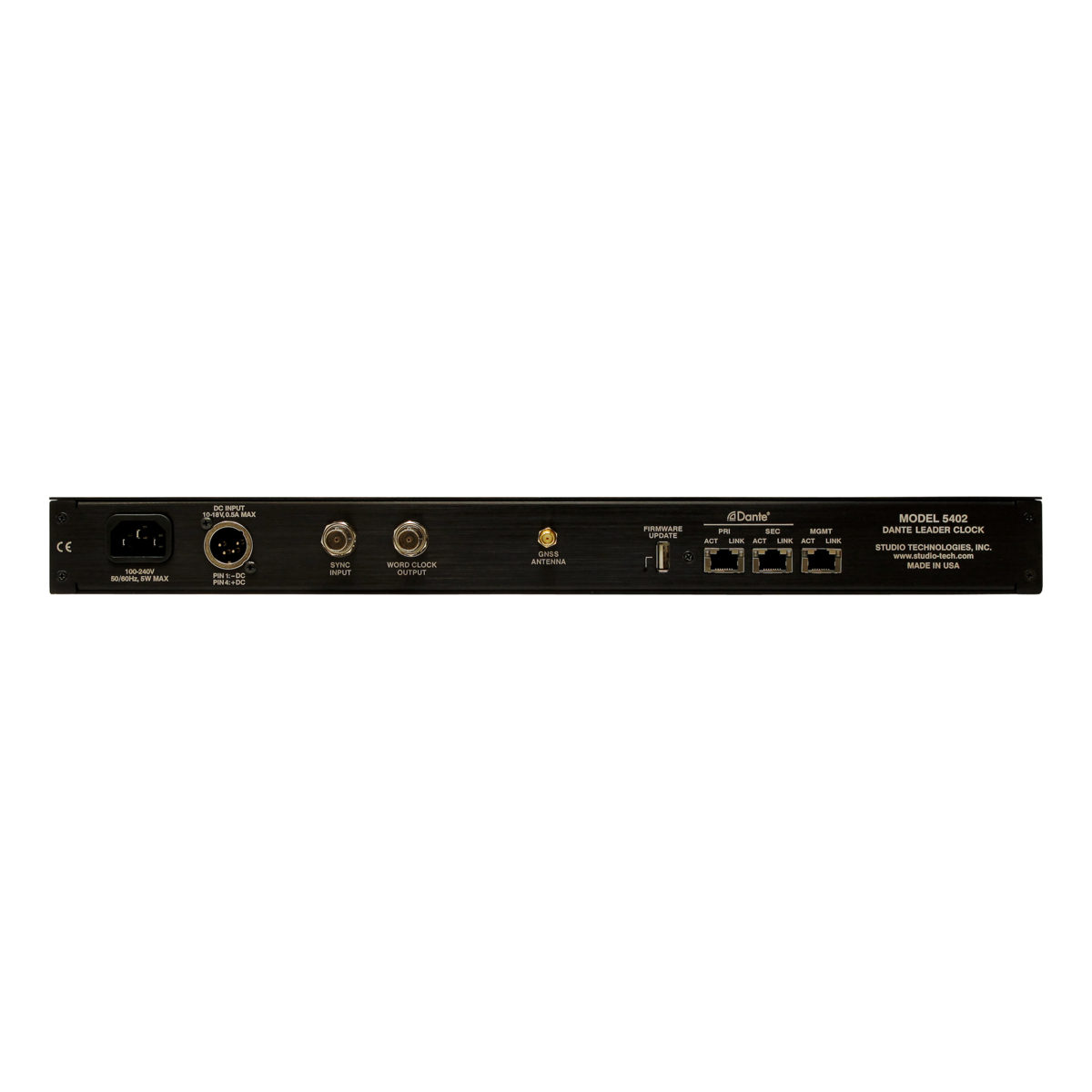

| Connectors | ・GNSS Antenna: SMA jack ・Sync Input, Word Clock Output: BNC jack, per IEC 61169-8 Annex A Ethernet: 3, RJ45 jack ・USB: type A jack (used only for updating firmware) ・DC Input: 4-pin male XLR (pin 1 negative, pin 4 positive) ・AC Mains Input: 3-blade male, IEC 320 C14-compatible (mates with C13) |

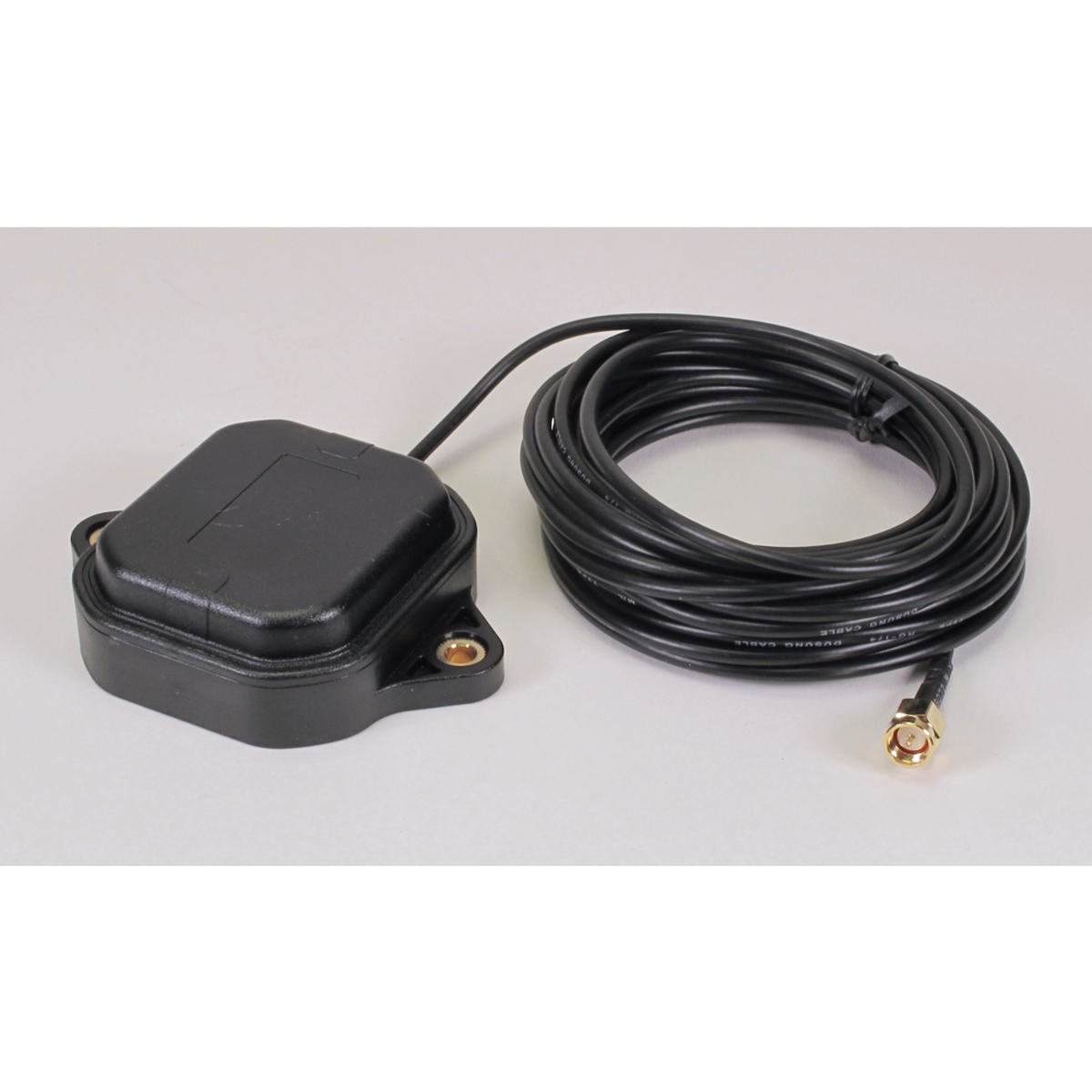

| Included Accessories | ・high-precision, multi-band GNSS antenna with 5-meter (16.3 foot) cable terminated with SMA plug. Mounts magnetically to metal surface or secured using two 4.5 mm pitch machine screws. (Hardware not included.) |
| Environmental | ・Operating Temperature: 0 to 50 degrees C (32 to 122 degrees F) ・Storage Temperature: -40 to 70 degrees C (-40 to 158 degrees F) ・Humidity: 5 to 95%, non-condensing ・Altitude: not characterized |
| Dimensions (Overall) | ・19.0 inches wide (48.3 cm) ・1.72 inches high (4.4 cm) ・7.9 inches deep (20.1 cm) |
| Mounting・Weight | ・one space (1U) in a standard 19-inch rack ・3.0 pounds (1.4 kg) |
