Model 5202 Dante to Phones and Line Output Interfaceは、メディアネットワーク技術Dante® audio-over-Ethernet を利用したアプリケーションをサポートする汎用オーディオデバイスです。Danteに関連する2つのオーディオチャンネルをModel 5202に割り当てることができ、ヘッドフォン出力とバランスのとれたラインレベル出力を提供します。ヘッドフォンやラウドスピーカーによるシンプルなモニタリングから、放送局やスタジアムAV、企業内オーディオシステムとの連携まで、ほぼすべてのオーディオアプリケーションに対応する音質を実現しています。入力された2つのオーディオ・チャンネルのレベルは、多段階のLEDメーターで確認できます。

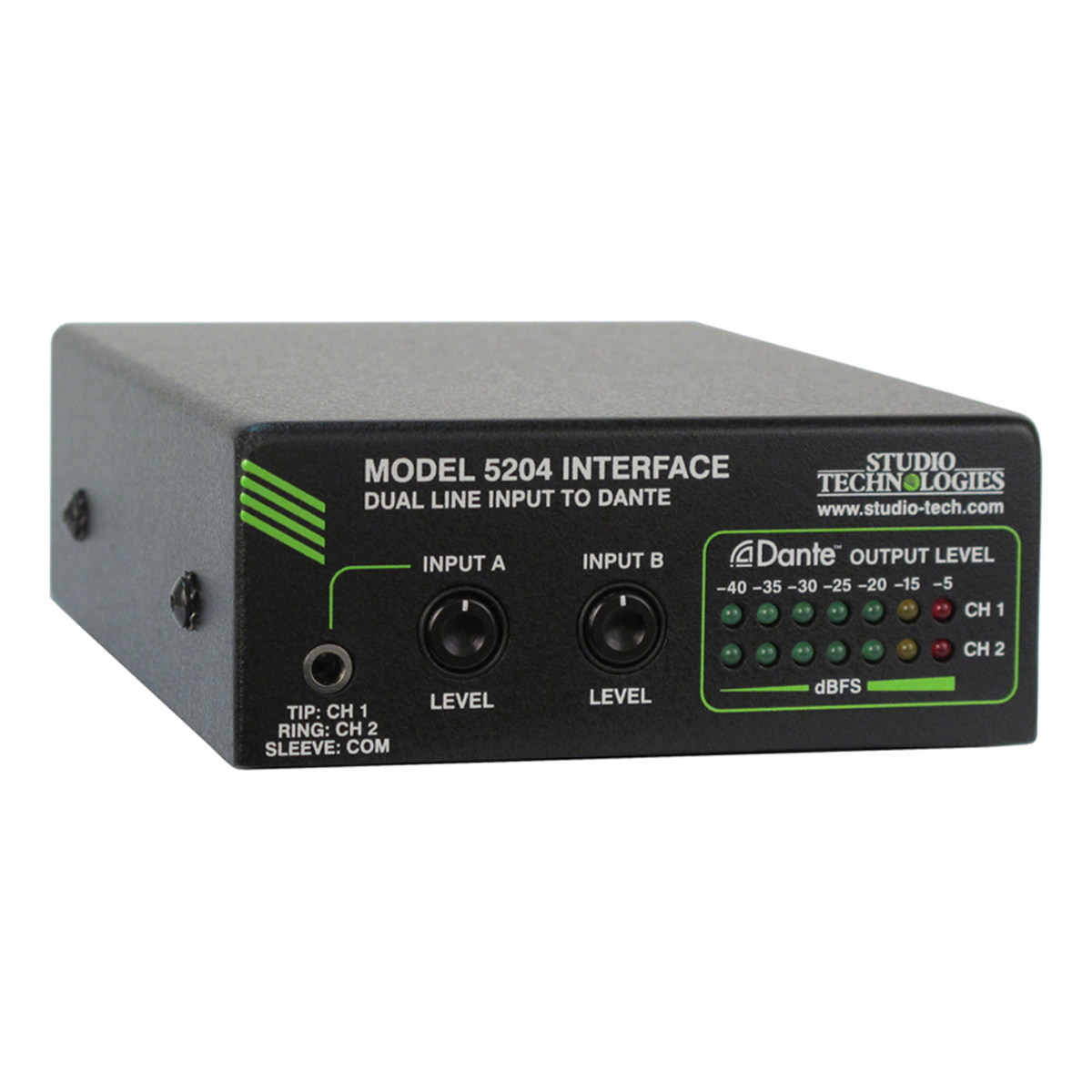

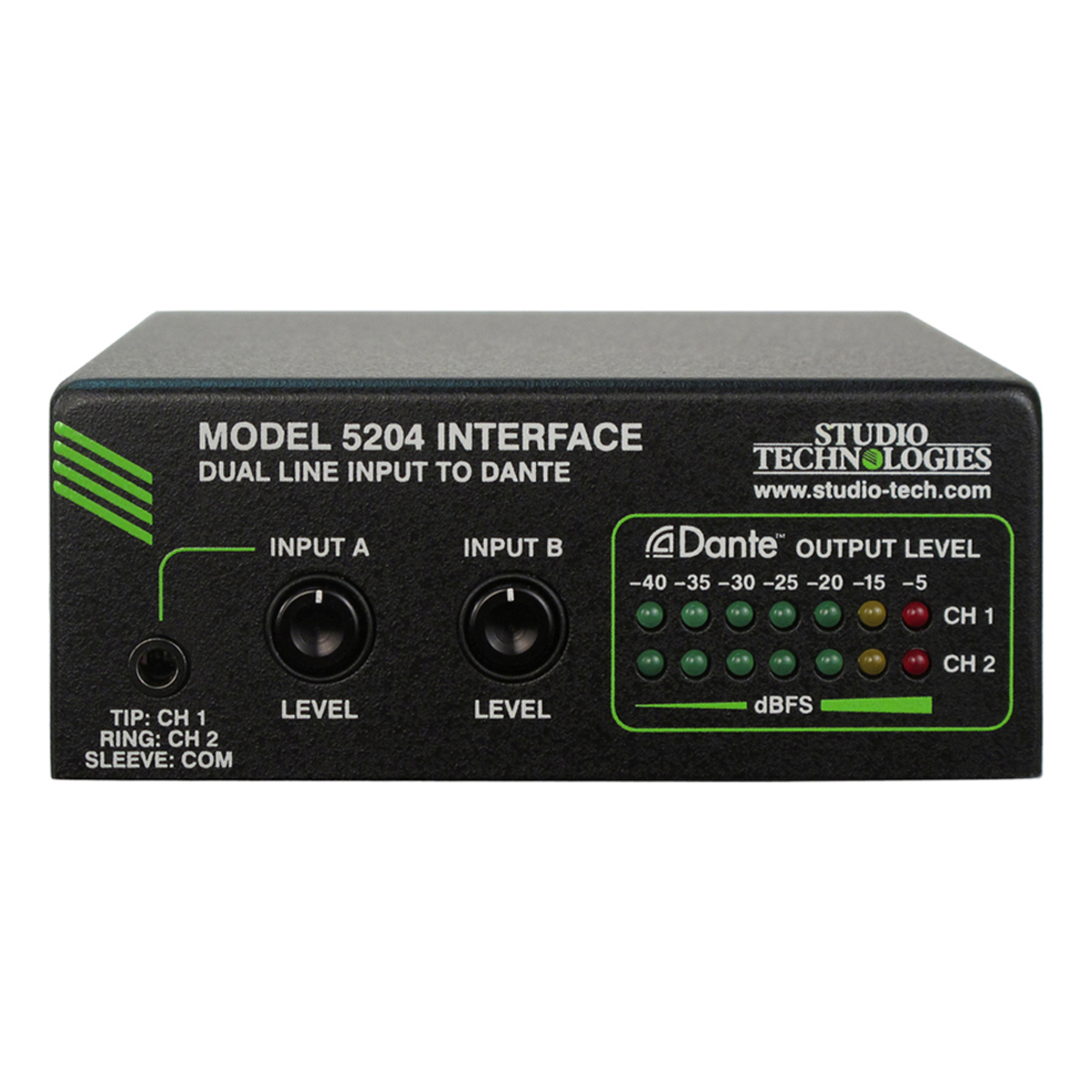

アナログオーディオ信号は、3芯(ステレオ)3.5mmジャックでライン入力Aに接続します。このため、パーソナルオーディオやマルチメディアプレーヤー、スマートフォン、パソコンなど、さまざまなソースからの信号を直接接続することができます。これらの信号は通常、平均(公称)信号レベルが-20〜-10dBuの範囲にあります。ライン入力Bは、2つのXLRコネクターを使用して、バランスのアナログオーディオ信号の接続をサポートしています。これらの信号の平均信号レベルは、通常、0 ~ +4 dBu の範囲です。各入力には、オーディオパフォーマンスを最適化するた めに、2 チャンネルのロータリーレベルコントロールが付 属しています。レベルポットに従って、インプット A と B の信号はサ ムされ、1 つの 2 チャンネル信号となります。(ライン入力AとBのチャンネル1の信号は出力チャンネル1に、ライン入力AとBのチャンネル2の信号は出力チャンネル2に合計されます)。2つのチャンネルは、Danteインターフェースによって出力されます。出力される2つのオーディオチャンネルのレベルは、多段階のLEDメーターで確認することができます。
Model 5204の音質は、低歪み、低ノイズ、高ヘッドルームと、非常に優れています。入念な回路設計と優れた部品により、長期間の信頼性の高い動作を実現しています。テレビ、ラジオ、ストリーミング放送のイベント、企業や官公庁のAV設備、Danteシステムのテストなど、幅広い用途に対応します。
ユーザーの利便性を考慮し、標準的なUSBタイプAコネクタに充電専用ポート(DCP)を装備。これにより、パーソナルオーディオプレーヤーやタブレット端末などの関連機器への給電・充電が可能です。コンパクトで軽量なデザインにより、5204型はポータブルやデスクトップでの使用、または固定されたアプリケーションでの常設ソリューションとして配置することができます。標準的なコネクターにより、迅速かつ信頼性の高い展開が可能です。このユニットは、データインターフェースとPoE(Power-over-Ethernet)電源の両方を供給するためにイーサネット接続を必要とするだけです。モデル5204のオーディオ、データ、および専用充電ポートは、PoE接続によって提供される電力を使用します。
・Dante audio-over-Ethernet テクノロジー
・2系統のラインレベル入力
・高音質設計
・PoEにより電源供給
・レベルメーター搭載
・USBデバイスへの給電が可能なポート
・コンパクトな筐体
Network Audio Technology | ・Type: Dante audio-over-Ethernet ・Bit Depth: up to 24 ・Sample Rates: 44.1, 48, 88.2, and 96 kHz ・Number of Transmitter (Output) Channels: 2 ・Dante Audio Flows: 2 transmitter ・Analog to Digital Equivalence: a +4 dBu input with 0 dB gain selected results in a Dante digital output level of -20 dBFS |
---|---|
Network Interface | ・Type: twisted-pair Ethernet with Power-over-Ethernet (PoE) ・Data Rate: 100 Mb/s (10 Mb/s Ethernet not supported) |
Power | ・Power-over-Ethernet (PoE) per IEEE 802.3af class 3 (mid power, ≤12.95 watts) |
General Audio Parameters | ・Frequency Response: 20 Hz to 20 kHz, ±0.5 dB, line input B to Dante ・Distortion (THD+N): 0.01%, measured at 1 kHz, +4 dBu, line input B to Dante ・Dynamic Range: >100 dB, A-weighted, line input B to Dante |
Line Input A | ・Type: 2-channel ("stereo") unbalanced, capacitor-coupled ・Input Impedance: 10 k ohms ・Nominal Level: adjustable using rotary level control, -3dBu @ 100% rotation ・Maximum Level: +10 dBu |
Line Input B | ・Type: 2-channel ("stereo") electronically balanced, capacitor-coupled ・Input Impedance: 20 k ohms ・Nominal Level: adjustable using rotary level control, +11 dBu @ 100% rotation ・Maximum Level: +24 dBu |
Meters: 2 | ・Function: displays level of Dante output signals ・Type: 7-segment LED, modified VU ballistics |
Dedicated Charging Port | ・Function: powering and charging of connected devices; no data interface ・Output (Nominal): 5 volts DC, 1 amp (5 watts) ・Compatibility: auto-detect supports divider mode, short mode, and 1.2 V/1.2 V charging modes |

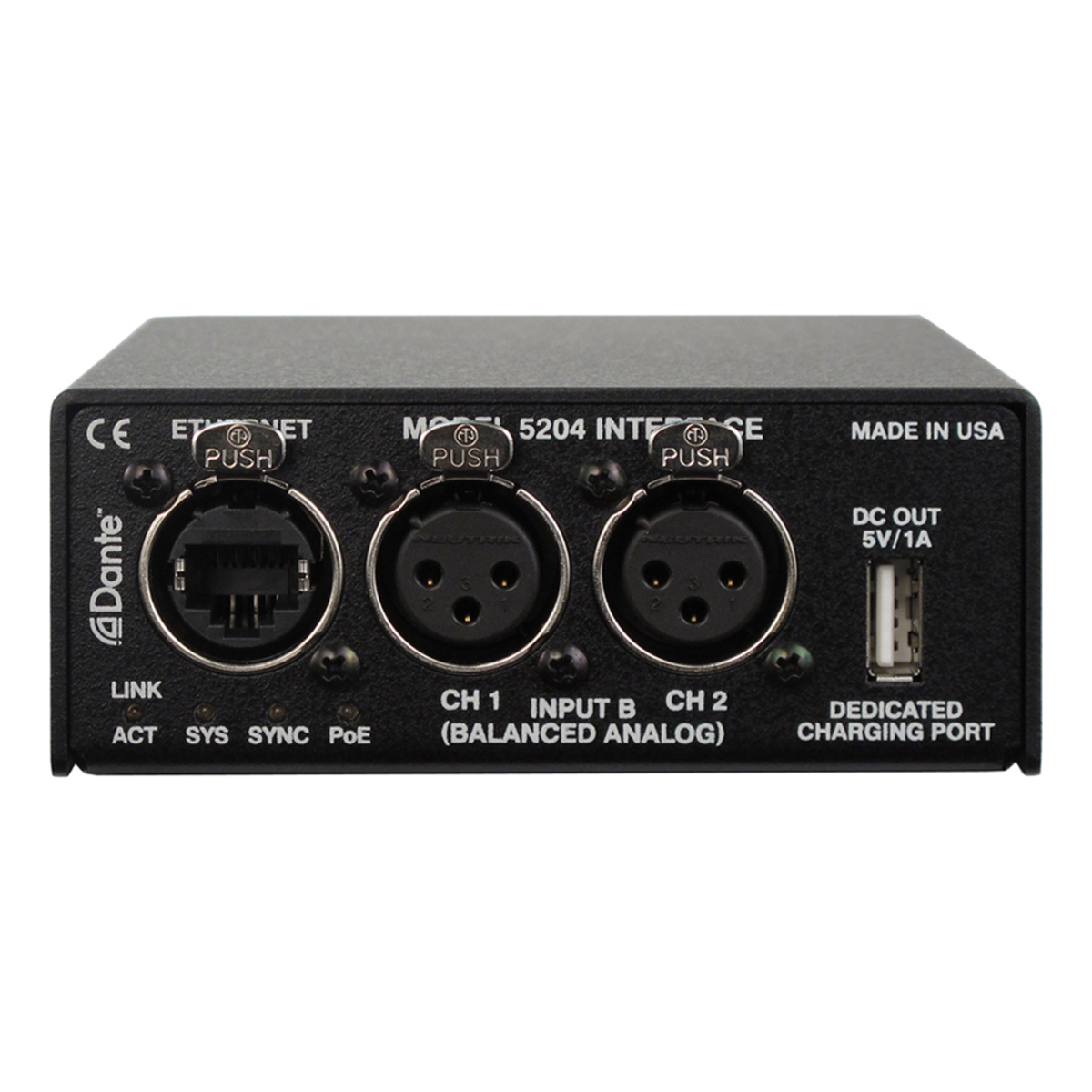

Connectors | ・Ethernet: Neutrik etherCON RJ45 ・Line Input A: 3-conductor ("stereo") 3.5 mm jack ・Line Input B: 2, 3-pin female XLR ・Dedicated Charging Port: USB type A receptacle |
Dimensions (Overall) | ・4.2 inches wide (10.7 cm) ・1.7 inches high (4.3 cm) ・5.1 inches deep (13.0 cm) |
Mounting Option | ・bracket kit |
Weight | ・0.8 pounds (0.35 kg) |
