Blackmagic Audio Monitor 12G G3

Blackmagic Audio Monitor 12G G3は、コンパクトな1ラックユニットサイズの強力なラックマウントオーディオモニターソリューションです。この新モデルは10GイーサネットSMPTE-2110 IP入力を搭載しており、外部コンバーターなしでIP放送システムのモニタリングが可能です。また、Blackmagic Audio Monitor 12G G3は、正確なバリスティクスを備えた大型オーディオメーター、SD、HD、Ultra HD対応の12G-SDI入力、バランスアナログXLR、HiFi、AES/EBU入力、SDIやIPビデオソースをモニタリングするためのHDMIビデオ出力を搭載しています。

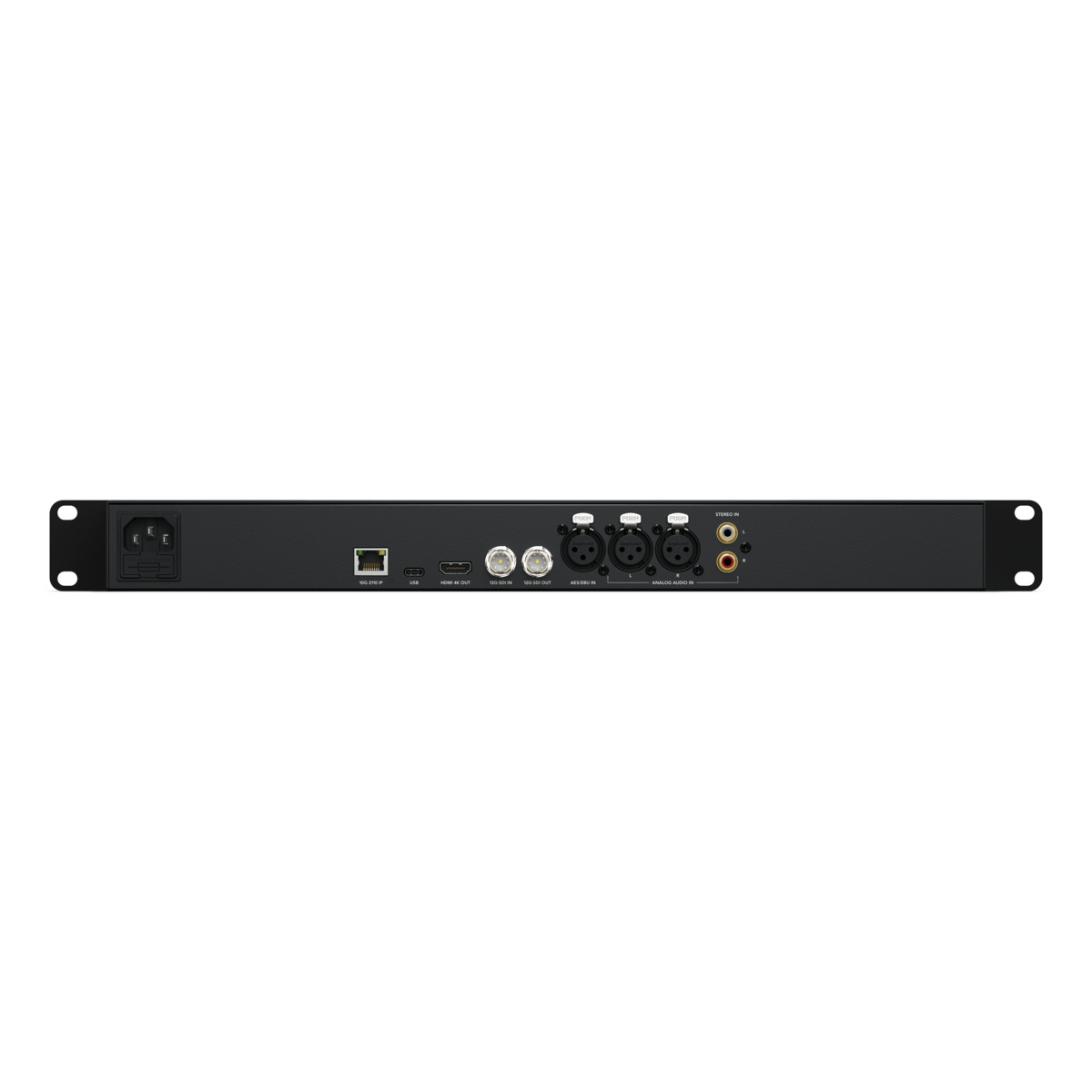

接続

SDIビデオ入力

1

SDIビデオ出力

1 loop out.

SDIレート

270Mb, 1.5G, 3G, 6G, 12G.

HDMI2.0ビデオ出力

1

対応マルチレート

SDI and HDMI are switchable between standard definition, high definition and ultra high definition.

SDIビデオループ

1 x reclocked 10‑bit SD‑SDI, HD‑SDI, 3G‑SDI, 6G‑SDI and 12G‑SDI.

アナログオーディオ入力

2 x XLR. 2 x RCA HiFi.

アナログオーディオ出力

1 x 6.5mm headphone socket.

デジタルオーディオ入力

1 x XLR.

内蔵スピーカー

Stereo with 2‑way crossover and independent stereo subwoofers.

AES/EBUオーディオ入力

2 channels balanced 110Ω AES/EBU via XLR.

SDIオーディオ入力

16 channels embedded in SD, HD and UltraHD 4K.

SDIオーディオ出力

16 channels embedded audio loop out.

イーサネット

8 Channels embedded in SD, HD and 4K.

イーサネット

1 x 10Gb/s RJ‑45 connector supporting 10/100/1000/10G BASE-T for SMPTE-2110 IP video in, configuration and firmware updates.

コンピューターインターフェース

USB‑C for configuration and firmware updates.

Metering

2 x 27 RGB segment LED VU, PPM or Loudness meters.

Modes

Push button interface allows for input selection, channel selection, independent left and right audio, mute and volume control with scroll wheel.

フォーマット

SD Video Standards

525i59.94 NTSC, 625i50 PAL

HD Video Standards

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

2K Video Standards

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF

Ultra HD Video Standards

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standards

4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60

SDI Compliance

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1、SMPTE 2082‑10、SMPTE 2110‑20、SMPTE 2110‑21、SMPTE 2110‑30、SMPTE 2110‑40、SMPTE 2084、SMPTE 2108‑1.

SDI Auto Switching

Automatically selects between SD, HD, 3G‑SDI level A and B, 6G‑SDI and 12G‑SDI.

Audio Sampling

96 KHz and 24 bit.

Video Sampling

4:2:2 and 4:4:4

オーディオメーター

54 RGB segment LEDs allowing selection of metering with VU, PPM EBU, PPM BBC or Loudness. Includes replaceable level scale.

IPビデオ準拠

SMPTE 2110‑20 (Uncompressed Video)

IGMP v2

SMPTE 2110‑21 (Traffic Shaping)

Sender: Narrow

Receiver: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110‑30 (PCM)

Audio Conformance level: Level C

SMPTE 2110‑40 (Ancillary Data)

Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata.

Precision Time Protocol（PTP）

IEEE 1588‑2008 (PTP v2)

ST 2059‑1

ST 2059‑2

NMOS IS‑04 Discovery and Registration

v1.3.2

Peer‑to-peer via mDNS/DNS‑SD

NMOS IS‑05 Connection Management

v1.1.2

NMOS BCP‑002‑01

Natural Grouping

NMOS BCP‑004‑01

Receiver capabilities

Codec

Blackmagic IP10 codec used when converting 12G-SDI rates to 10G 2110 IP video.

コントロール

Built-in Control Panel

2.2 inch display for viewing video input, video standard and selected audio input.

ソフトウェア

Internal Software Upgrade

Via USB connection and Ethernet

オペレーティングシステム

・Mac 10.13 High Sierra、Mac 10.14 Mojaveあるいはそれ以降のバージョン

・Windows 8.1および10

ディスプレイ

Display Element

2.2 inch diagonal color LCD.

Display Resolution

320 x 240.

Input Display

SDI video, format, audio type and audio channels.

電源条件

Power Supply

1 x Internal 100 - 240V AC.

Power Usage

55 Watts

インストール

1 rack unit.

サイズ

作動環境

Operating Temperature

0° to 40° C (32° to 104° F)

Storage Temperature

-20° to 45° C (-4° to 113° F)

Relative Humidity

0% to 90% non-condensing

同梱物

・Blackmagic Audio Monitor 12G G3

・PPM and Loudness Scale Stickers

・Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）

保証

12 Month Limited Manufacturer's Warranty.
